Использование Kubernetes для развертывания 3-уровневой инфраструктуры контейнерных приложений

Вступление

В этой статье мы научились оркестрации контейнерных приложений с Docker Swarm. Теперь развернем ту же архитектуру с другой ведущей платформой оркестрации, Kubernetes.

Что будем создавать?

Среду Kubernetes с одним ведущим узлом/узлом плоскости управления и тремя рабочими узлами, используя minikube.

deployment приложения на Kubernetes для развертывания 3-уровневой архитектуры приложений с Web/Apache, Node.js и базой данных Postgres.

В этой демоверсии нет исходного кода. Акцент делается на архитектуре и инфраструктуре приложения.

Что понадобится

Освежить в памяти эту статью о Docker Swarm.

Знание систем и команд Linux, контейнеров Docker и таких методов оркестрации, как Docker Compose и Swarm.

Установленный на компьютере Docker.

Доступ к инструменту командной строки.

Что такое Kubernetes?

Это один из ведущих инструментов оркестрации контейнеров, но для более крупных и сложных рабочих нагрузок приложений, чем Docker Swarm. У Kubernetes гораздо больше гибкости, масштабируемости, надежности и специфичности развертывания рабочих нагрузок.

Значит, Kubernetes лучше Docker Swarm?

Необязательно. Хотя Docker Swarm легковеснее, он часто считается более простым в использовании и масштабировании. Как и все в мире технологий, это зависит от конкретного применения и от того, что вы пытаетесь создать.

Ключевые отличия

В Kubernetes поверх Docker добавляется уровень абстракции, поэтому здесь имеется собственный набор API для создания сетей, контейнеров и томов. Как и в docker, доступ к движку API получается через интерфейс командной строки kubectl.

Поды

Поды — базовая единица развертывания. Это почти как службы/контейнеры в Swarm, только со слоем абстракции. Внутри узла может быть несколько подов, а внутри пода — несколько контейнеров. Немного запутанно, но просто знайте: когда говорят «поды», думают о контейнерах.

Службы

В Swarm службой называются определения и развертывания контейнеров/задач. В Kubernetes службой называется сеть и стабильная конечная точка/адрес для взаимодействия подов друг с другом или со внешними службами. Имеется три основных типа служб: ClusterIP, NodePort и LoadBalancer.

Установка minikube и Hyperkit

Для создания контейнерного приложения нужна локальная среда разработки. minikube — отличный инструмент с уже установленным kubectl для реализации многоузловых кластеров Kubernetes локально на компьютерах.

Устанавливайте minikube, как считаете нужным. Для моей macOS проще диспетчером пакетов Homebrew, им устанавливается и среда виртуальной машины.

brew install minikube

Чтобы запустить многоузловой кластер локально, для minikube нужен драйвер виртуальной машины Hyperkit, VirtualBox или Parallels. Установим Hyperkit:

brew install hyperkit

Настройка кластера

Контейнерные рабочие нагрузки запускаются в «узлах», то есть физических или виртуальных машинах/серверах, где обеспечиваются высокая доступность и отказоустойчивость.

В Swarm узлам присваиваются управляющие или рабочие роли. В Kubernetes принцип тот же, но узлы разделены на роли плоскости управления со всеми ведущими узлами и рабочие роли.

Настроим кластер в minikube:

Один ведущий узел/узел плоскости управления.

Три рабочих узла.

В minikube по умолчанию локальной машине присваивается ведущий узел/узел плоскости управления, всем остальным — рабочие узлы.

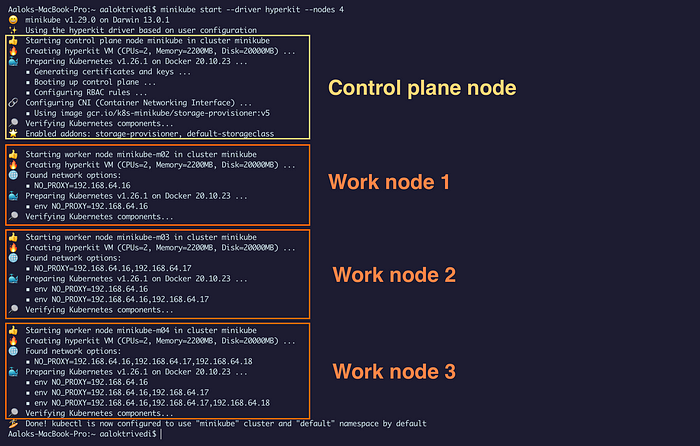

minikube start --driver hyperkit --nodes 4

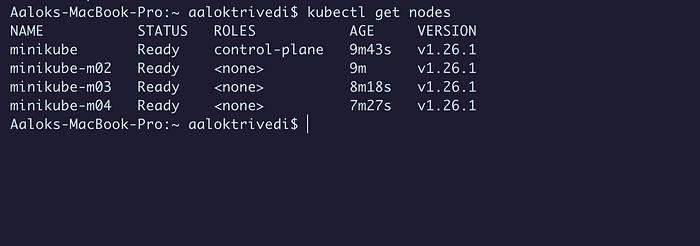

Получаем узлы:

kubectl get nodes

Ограничение присваивания подов

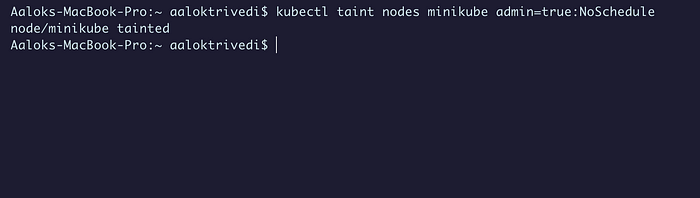

Поды планируются только в рабочих узлах, поэтому добавим в плоскость управления специальные инструкции в виде запрета на размещение подов. Этим запретом отклоняется набор подов для узла: планировщику указывается не планировать поды, если у них нет соответствующего допуска.

kubectl taint nodes node_name key1=value1:NoSchedule

Развертывание уровня фронтенда/веба

Вся инфраструктура приложения развертывается одним файлом YAML, аналогичным Docker Compose. Но YAML-файлы Kubernetes немного сложнее и подробнее. Управлять конфигурациями развертывания проще, если разделить их на хорошо организованные файлы.

Начнем с уровня фронтенда/веба и развернем поды, в которых содержатся веб-серверы Apache:

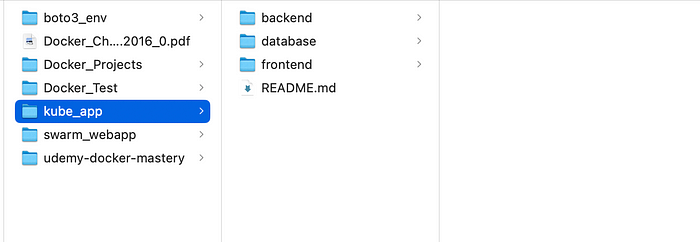

Я разделил каталог приложения kube_app на уровни фронтенда, бэкенда и базы данных

Служба фронтенда/веба

В Docker служба — это образ или тип образа, запускаемый в контейнере Apache, NGINX, Node, Postgres и т. д. Фактически это описание и роль разворачиваемого в кластере контейнера или задачи.

Службой в Kubernetes называется сеть и стабильная конечная точка / адрес для взаимодействия подов между собой или с внешними службами. Имеется три основных типа служб: ClusterIP, NodePort и LoadBalancer.

В ClusterIP создаются виртуальные IP-адреса для взаимодействия подов друг с другом. Это служба по умолчанию, предоставляется кластеру для взаимодействия узлов плоскости управления с рабочими узлами:

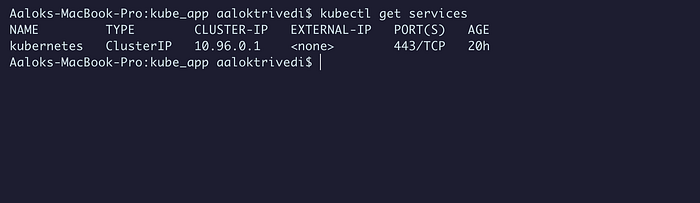

kubectl get services

С помощью NodePort в плоскости управления указываются и выделяются конкретные порты для внешнего доступа. Этот тип службы понадобится для доступа к сайту через порт 80.

Создадим новый YAML-файл frontend-kube-app.yml:

apiVersion: v1
kind: Service
metadata:
  name: web-httpd-service
spec:
  type: NodePort
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
  selector:
    app: web-httpd
---

Каждый объект или kind относится к определенной группе API, поэтому важно знать указываемую apiVersion. Версия объекта находится командой:

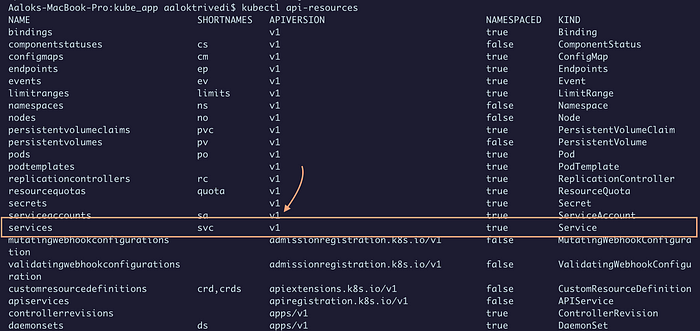

kubectl api-resources

В metadata даем службе имя — это обязательно.

В type указываем Nodeport и порт 80.

Очень важны метки и понятие selector, используемое в службе для разрешения трафика подам с соответствующими метками.

Символом --- обозначается конец объекта и разрыв.

Рекомендуем получать подробные сведения о каждом разделе объекта не из документации, а командой explain. Например, с применением точечной записи детализировать конкретные области. Так с kubectl explain service.spec получаем объяснение каждой опции этой категории.

Развертывание фронтенда/веба

Deployment похожи на службы Docker. Это набор инструкций и спецификаций для подов: образ, количество реплик, порты, политики перезапуска и т. д.

В объекте service того же файла создаем Deployment:

---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: web-httpd-deployment
spec:
  selector:
    matchLabels:
      app: web-httpd
  replicas: 10
  template:
    metadata:
      labels:
        app: web-httpd
    spec:
      containers:
        - name: web-httpd
          image: httpd:2.4.55
          ports:
            - containerPort: 80

Deployment довольно простой, но со спецификациями поподробнее он немного сложнее.

Развертывания с подами находятся в kind: Deployment, с собственной группой API. А в разделе selector у matchlabel то же имя, что у селектора web-httpd-service: они подключаются друг к другу.

В template указываются сведения о контейнере: имя, образ, порт.

Развертывание подов и службы

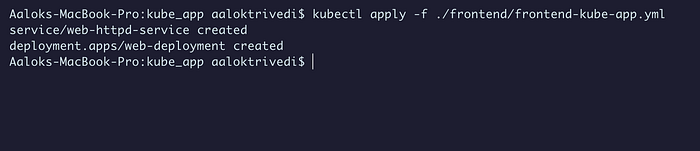

Теперь самое простое. Применяем конфигурацию и указываем на файл YAML:

kubectl apply -f ./frontend/frontend-kube-app.yml

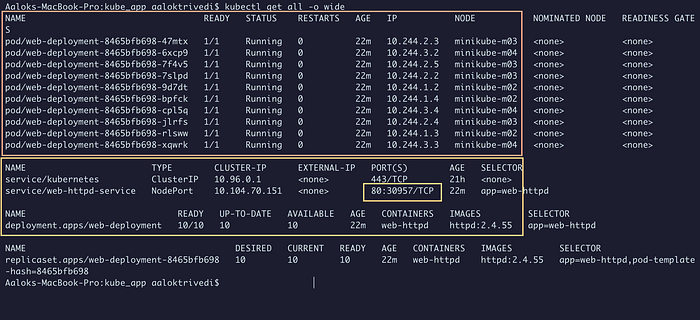

Командой kubectl get all -o wide получаем все данные о службе и поде для кластера:

Все десять подов готовы к работе, их нет в ведущем узле/узле плоскости управления.

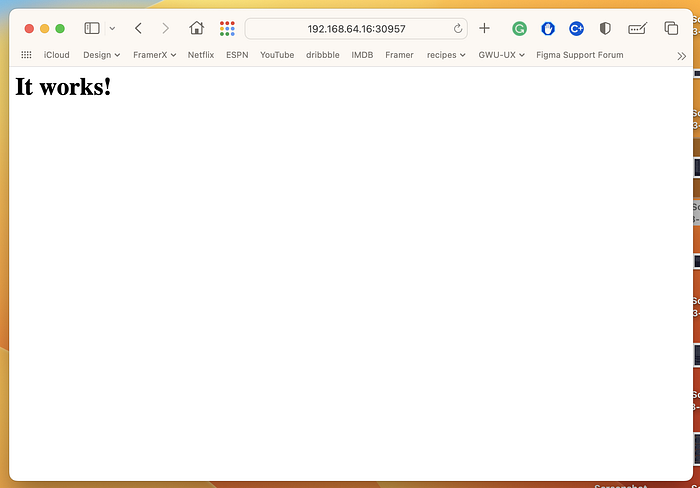

Зато имеется служба NodePort и сопоставление ее портов. Возможен ли доступ к веб-серверу по любому из IP-адресов узла с портом NodePort? Его номер — справа. IP-адрес узла получаем командой kubectl get nodes -o wide:

Так мы развернули в кластере первые поды Kubernetes.

Развертывание уровня бэкенда/приложения

Первый уровень готов, он практически многоразовый — меняются только спецификации в соответствии с задачами приложения.

Пока нет исходного кода и ничего подключать не нужно, сделаем для бэкенда приложения простой Deployment. В каталоге backend создаем новый YAML-файл backend-kube-app.yml:

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nodejs-app-deployment
spec:
  selector:
    matchLabels:
      app: nodejs-app
  replicas: 4
  template:
    metadata:
      labels:
        app: nodejs-app
    spec:
      containers:
        - name: nodejs-app
          image: node:19-alpine3.16
          command: ["sleep", "100000"]

Вводим в command sleep для целей тестирования: контейнер останется открытым и запущенным.

Снова запускаем команду apply и получаем результаты:

kubectl apply -f ./backend/backend-kube-app.yml

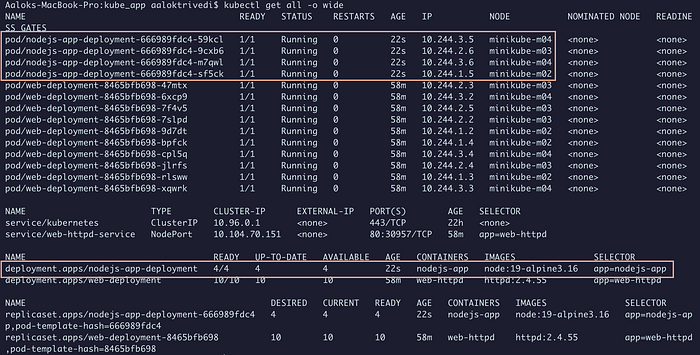

kubectl get all -o wide

4/4 подготовленных пода запущены.

Развертывание уровня бэкенда / базы данных

Заключительный этап — развертывание базы данных Postgres приложения. Она чуть сложнее, вот что понадобится.

ConfigMap для хранения секретов: имен пользователей и паролей.

PersistantVolume и PersistantVolumeClaim для определения и выделения хранилища для базы данных A.

Service для подключения БД.

Deployment для определения и развертывания пода БД в кластере.

Создаем ConfigMap

Данные всегда лучше отделять от кода, и если в разработке, то с ConfigMap. В Kubernetes для этого имеется собственная группа API.

В каталоге БД создаем новый YAML-файл postgres-config.yml:

apiVersion: v1
kind: ConfigMap
metadata:
  name: postgres-config
  labels:
    app: postgres-db
data:
  POSTGRES_DB: postgresdb
  POSTGRES_USER: admin
  POSTGRES_PASSWORD: mypass

Здесь сохранятся переменные окружения: имя БД, пользователь и пароль. Опять же, важны метки labels: они понадобятся Deployment для подключения к конфигурации.

Применяем ConfigMap к кластеру:

kubectl apply -f ./database/postgres-config.yml

Создаем PersistantVolume и PersistantVolumeClaim

Поды временны, с ними исчезают все их данные, поэтому для БД понадобится постоянное хранилище. Здесь мы определим емкость, доступ и hostPath тома.

После создания тома понадобится PersistantVolumeClaim, которым определяется, как пользователи запрашивают и потребляют ресурсы PV.

Создаем новый YAML-файл postgres-pvc-pv.yml:

kind: PersistentVolume
apiVersion: v1
metadata:
  name: postgres-pv-volume  # Задается имя PV
  labels:
    type: local  # Тип PV задается local
    app: postgres-db
spec:
  storageClassName: manual
  capacity:
    storage: 5Gi # Задается том PV
  accessModes:
    - ReadWriteMany
  hostPath:
    path: "/mnt/data"
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: postgres-pv-claim  # Задается имя PVC
  labels:
    app: postgres-db
spec:
  storageClassName: manual
  accessModes:
    - ReadWriteMany  # Задается доступ для чтения и записи
  resources:
    requests:
      storage: 5Gi  # Задается размер тома

Применяем PV и PVC к кластеру:

kubectl apply -f ./database/postgres-pvc-pv.yml

Создаем службу

Создадим пока только простую службу NodePort с указанием порта 5432.

Создаем новый YAML-файл database-kube-app.yml:

apiVersion: v1
kind: Service
metadata:
  name: postgres # Задается имя службы
  labels:
    app: postgres-db # Метки и селекторы
spec:
  type: NodePort # Задается тип службы
  ports:
    - port: 5432 # Задается порт для запуска приложения postgres
  selector:
    app: postgres-db
---

Создаем Deployment

В том же файле создадим параметры развертывания для БД Postgres:

apiVersion: apps/v1
kind: Deployment
metadata:
  name: postgres-db-deployment  # Задается имя Deployment
spec:
  replicas: 1
  selector:
    matchLabels:
      app: postgres-db
  template:
    metadata:
      labels:
        app: postgres-db
    spec:
      containers:
        - name: postgres-db
          image: postgres:10.1 # Задается образ
          imagePullPolicy: "IfNotPresent"
          ports:
            - containerPort: 5432  # Указывается порт контейнера
          envFrom:
            - configMapRef: # Сопоставляется переменная окружения из ConfigMap
                name: postgres-config
          volumeMounts:
            - mountPath: /var/lib/postgresql/data
              name: postgres-volume
      volumes:
        - name: postgres-volume
          persistentVolumeClaim:
            claimName: postgres-pv-claim # Сопоставляется утверждение из PersistantVolumeClaim

Переменные окружения envFrom и тома из конфигурации и PVC сопоставляются, в этом проявляется важность имен и меток.

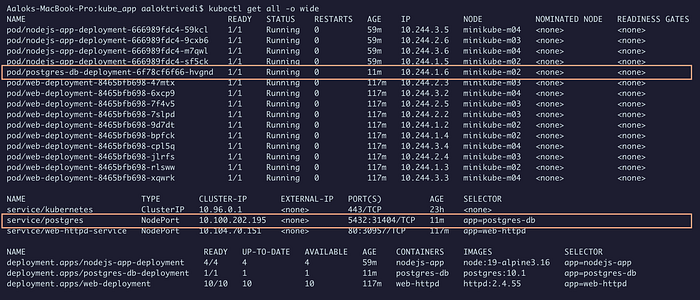

Применяем службу и Deployment к кластеру:

kubectl apply -f ./database/postgres-pvc-pv.yml

Тестируем подключение к базе данных

Наконец, проверяем подключение:

kubectl exec -it [pod-name] --  psql -h localhost -U admin --password -p 5432 postgresdb

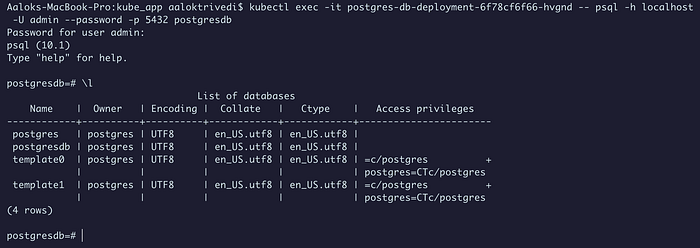

Чтобы получить список всех БД, вводим пароль БД и \l:

Подключение имеется.

Мы развернули высокодоступную, отказоустойчивую инфраструктуру приложения с Kubernetes. Возможность упаковать ее и импортировать в любую среду с минимальными изменениями или вообще без них — вот в чем прелесть Kubernetes и контейнерных приложений в целом.

Удаление

По завершении запускаем minikube stop для остановки среды или minikube delete для удаления всех ресурсов.
