Выравнивание текста и изображения на UIButton с помощью imageEdgeInsets и titleEdgeInsets

я немного опоздал на эту вечеринку, но я думаю, что у меня что-то полезное добавить.

ответ Кекоа велик, но, как упоминает Ронлугге, он может заставить кнопку больше не уважать sizeToFit или, что более важно, может привести к тому, что кнопка будет обрезать ее содержимое, когда она будет иметь собственный размер. Фу!

во-первых, хотя,

краткое объяснение того, как я верю imageEdgeInsets и titleEdgeInsets работы:

The документы для imageEdgeInsets есть следующее, чтобы сказать, в частности:

используйте это свойство для изменения размера и положения эффективного прямоугольника чертежа для изображения кнопки. Вы можете указать различное значение для каждой из четырех вставок (сверху, слева, снизу, справа). Положительное значение сжимает или вставляет этот край, перемещая его ближе к центру кнопки. Отрицательное значение расширяет или смещает это ребро.

я считаю, что эта документация была написана мерещится что у кнопки нет названия, только изображение. Это имеет гораздо больше смысла думать об этом пути, и ведет себя как UIEdgeInsets обычно делают. В основном, кадр изображения (или название, с titleEdgeInsets) перемещается внутрь для положительных вставок и наружу для отрицательных вставок.

ОК, и что?

я добираюсь туда! Вот что у вас есть по умолчанию, устанавливая изображение и заголовок (граница кнопки зеленая, чтобы показать, где она находится):

если вы хотите расстояние между изображением и заголовком, не вызывая ни быть раздавленным, вам нужно установить четыре разных вставки, по две на каждом изображении и заголовке. Это потому что вы не хотите изменить размеры фреймов этих элементов, но только их положения. Когда вы начинаете думать таким образом, необходимое изменение в отличной категории Кекоа становится ясным:

@implementation UIButton(ImageTitleCentering)

- (void)centerButtonAndImageWithSpacing:(CGFloat)spacing {
    CGFloat insetAmount = spacing / 2.0;
    self.imageEdgeInsets = UIEdgeInsetsMake(0, -insetAmount, 0, insetAmount);
    self.titleEdgeInsets = UIEdgeInsetsMake(0, insetAmount, 0, -insetAmount);
}

@end

но ждать, вы говорите, когда я это делаю, я получаю это:

О да! Я забыл,документы предупреждали меня об этом. Они говорят, в частности:

это свойство используется только для позиционирования изображения при создании макета. Кнопка не использует это свойство для определения intrinsicContentSize и sizeThatFits:.

а там и свойство, которое может помочь, и это contentEdgeInsets. документы для этого скажем, в частности:

кнопка использует это свойство для определения intrinsicContentSize и sizeThatFits:.

звучит неплохо. Так что давайте еще раз подправим категорию:

@implementation UIButton(ImageTitleCentering)

- (void)centerButtonAndImageWithSpacing:(CGFloat)spacing {
    CGFloat insetAmount = spacing / 2.0;
    self.imageEdgeInsets = UIEdgeInsetsMake(0, -insetAmount, 0, insetAmount);
    self.titleEdgeInsets = UIEdgeInsetsMake(0, insetAmount, 0, -insetAmount);
    self.contentEdgeInsets = UIEdgeInsetsMake(0, insetAmount, 0, insetAmount);
}

@end

и что вы получите?

похоже на победителя для меня.

---

работает в Swift и не хочет вообще думать? Вот окончательная версия расширения в Swift:

extension UIButton {
    func centerTextAndImage(spacing: CGFloat) {
        let insetAmount = spacing / 2
        imageEdgeInsets = UIEdgeInsets(top: 0, left: -insetAmount, bottom: 0, right: insetAmount)
        titleEdgeInsets = UIEdgeInsets(top: 0, left: insetAmount, bottom: 0, right: -insetAmount)
        contentEdgeInsets = UIEdgeInsets(top: 0, left: insetAmount, bottom: 0, right: insetAmount)
    }
}

в interface Builder. Выберите инспектор UIButton - > Attributes - > Edge=Title и измените вставки edge

также, если вы хотите сделать что-то подобное

вам нужно

1.Установите горизонтальное и вертикальное выравнивание для кнопки

1. найти все необходимые значения и набор UIImageEdgeInsets

           CGSize buttonSize = button.frame.size;
           NSString *buttonTitle = button.titleLabel.text;
           CGSize titleSize = [buttonTitle sizeWithAttributes:@{ NSFontAttributeName : [UIFont camFontZonaProBoldWithSize:12.f] }];
           UIImage *buttonImage = button.imageView.image;
           CGSize buttonImageSize = buttonImage.size;

           CGFloat offsetBetweenImageAndText = 10; //vertical space between image and text

           [button setImageEdgeInsets:UIEdgeInsetsMake((buttonSize.height - (titleSize.height + buttonImageSize.height)) / 2 - offsetBetweenImageAndText,
                                                       (buttonSize.width - buttonImageSize.width) / 2,
                                                       0,0)];
           [button setTitleEdgeInsets:UIEdgeInsetsMake((buttonSize.height - (titleSize.height + buttonImageSize.height)) / 2 + buttonImageSize.height + offsetBetweenImageAndText,
                                                       titleSize.width + [button imageEdgeInsets].left > buttonSize.width ? -buttonImage.size.width  +  (buttonSize.width - titleSize.width) / 2 : (buttonSize.width - titleSize.width) / 2 - buttonImage.size.width,
                                                       0,0)];


это упорядочит ваш заголовок и изображение на кнопке.

Также обратите внимание, обновите это на каждой ретрансляции

---

Свифт

import UIKit

extension UIButton {
    // MARK: - UIButton+Aligment

    func alignContentVerticallyByCenter(offset:CGFloat = 10) {
        let buttonSize = frame.size

        if let titleLabel = titleLabel,
            let imageView = imageView {

            if let buttonTitle = titleLabel.text,
                let image = imageView.image {
                let titleString:NSString = NSString(string: buttonTitle)
                let titleSize = titleString.sizeWithAttributes([
                    NSFontAttributeName : titleLabel.font
                    ])
                let buttonImageSize = image.size

                let topImageOffset = (buttonSize.height - (titleSize.height + buttonImageSize.height + offset)) / 2
                let leftImageOffset = (buttonSize.width - buttonImageSize.width) / 2
                imageEdgeInsets = UIEdgeInsetsMake(topImageOffset,
                                                   leftImageOffset,
                                                   0,0)

                let titleTopOffset = topImageOffset + offset + buttonImageSize.height
                let leftTitleOffset = (buttonSize.width - titleSize.width) / 2 - image.size.width

                titleEdgeInsets = UIEdgeInsetsMake(titleTopOffset,
                                                   leftTitleOffset,
                                                   0,0)
            }
        }
    }
}

вы можете избежать больших неприятностей, используя это --

myButton.contentHorizontalAlignment = UIControlContentHorizontalAlignmentLeft;
myButton.contentVerticalAlignment = UIControlContentVerticalAlignmentCenter;

это автоматически выровняет все ваше содержимое влево (или туда, где вы хотите)

Swift 3:

myButton.contentHorizontalAlignment = UIControlContentHorizontalAlignment.left;
myButton.contentVerticalAlignment = UIControlContentVerticalAlignment.center;

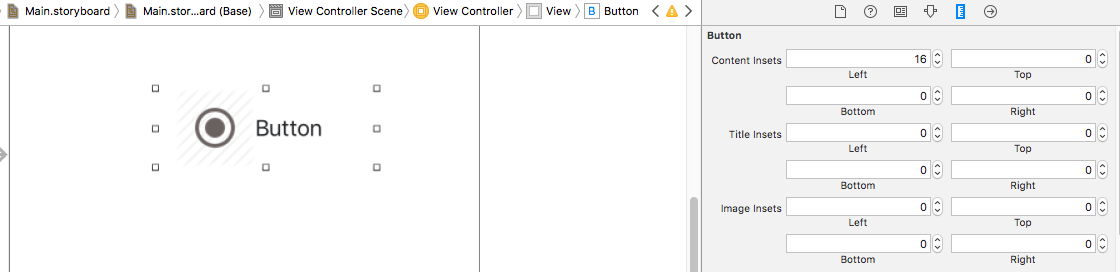

на Xcode 8.0 вы можете просто сделать это путем изменения insets в инспекторе размера.

выберите UIButton - > Attributes Inspector - > перейдите в Инспектор размеров и измените вставки содержимого, изображения и заголовка.

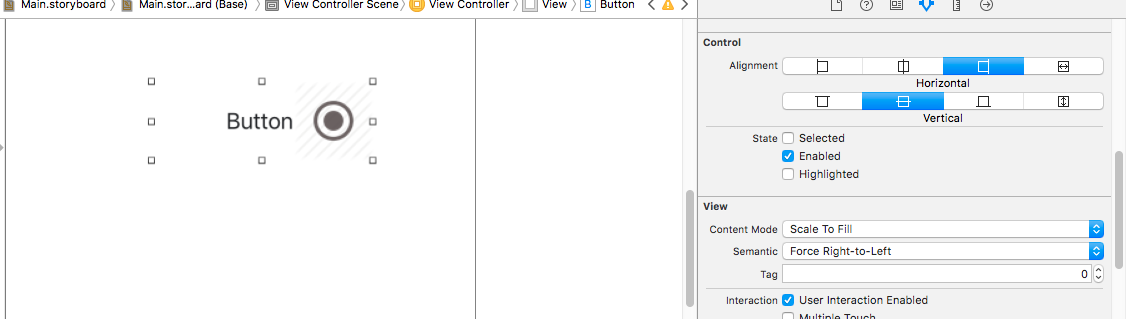

и если вы хотите изменить изображение на правой стороне, вы можете просто изменить семантическое свойство Force Right-to-left в инспекторе атрибутов .

Я немного опоздал на эту вечеринку тоже, но я думаю, что у меня есть что-то полезное, чтобы добавить :o).

Я создал UIButton подкласс, цель которого состоит в том, чтобы иметь возможность выбирать, где изображение кнопки является макетом, либо вертикально, либо горизонтально.

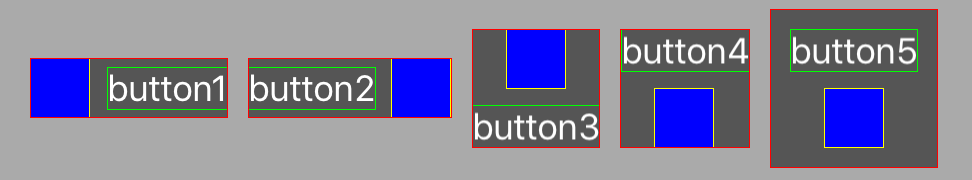

это означает, что вы можете сделать такого рода кнопки :

здесь подробно о том, как создать эти кнопки с моим классом :

func makeButton (imageVerticalAlignment:LayoutableButton.VerticalAlignment, imageHorizontalAlignment:LayoutableButton.HorizontalAlignment, title:String) -> LayoutableButton {
    let button = LayoutableButton ()

    button.imageVerticalAlignment = imageVerticalAlignment
    button.imageHorizontalAlignment = imageHorizontalAlignment

    button.setTitle(title, for: .normal)

    // add image, border, ...

    return button
}

let button1 = makeButton(imageVerticalAlignment: .center, imageHorizontalAlignment: .left, title: "button1")
let button2 = makeButton(imageVerticalAlignment: .center, imageHorizontalAlignment: .right, title: "button2")
let button3 = makeButton(imageVerticalAlignment: .top, imageHorizontalAlignment: .center, title: "button3")
let button4 = makeButton(imageVerticalAlignment: .bottom, imageHorizontalAlignment: .center, title: "button4")
let button5 = makeButton(imageVerticalAlignment: .bottom, imageHorizontalAlignment: .center, title: "button5")
button5.contentEdgeInsets = UIEdgeInsets(top: 10, left: 10, bottom: 10, right: 10)

для этого я добавил 2 атрибуты : imageVerticalAlignment и imageHorizontalAlignment. Конечно, если у вашей кнопки есть только изображение или заголовок ... не используйте этот класс вообще !

Я также добавил атрибут с именем imageToTitleSpacing которые позволяют регулировать пространство между заголовком и изображением.

этот класс старается изо всех сил быть совместимым, если вы хотите использовать imageEdgeInsets,titleEdgeInsets и contentEdgeInsets непосредственно или в сочетании с новыми атрибутами макета.

как объясняет нам @ravron, я стараюсь изо всех сил сделать край содержимого кнопки правильным (как вы можете видеть с красными границами).

вы также можете использовать его в Interface Builder:

1. создать UIButton
2. изменить класс кнопки
3. настройка Layoutable атрибутов с помощью "центр", "сверху", "снизу", "слева" или "справа"

здесь код (суть):

@IBDesignable
class LayoutableButton: UIButton {

    enum VerticalAlignment : String {
        case center, top, bottom, unset
    }


    enum HorizontalAlignment : String {
        case center, left, right, unset
    }


    @IBInspectable
    var imageToTitleSpacing: CGFloat = 8.0 {
        didSet {
            setNeedsLayout()
        }
    }


    var imageVerticalAlignment: VerticalAlignment = .unset {
        didSet {
            setNeedsLayout()
        }
    }

    var imageHorizontalAlignment: HorizontalAlignment = .unset {
        didSet {
            setNeedsLayout()
        }
    }

    @available(*, unavailable, message: "This property is reserved for Interface Builder. Use 'imageVerticalAlignment' instead.")
    @IBInspectable
    var imageVerticalAlignmentName: String {
        get {
            return imageVerticalAlignment.rawValue
        }
        set {
            if let value = VerticalAlignment(rawValue: newValue) {
                imageVerticalAlignment = value
            } else {
                imageVerticalAlignment = .unset
            }
        }
    }

    @available(*, unavailable, message: "This property is reserved for Interface Builder. Use 'imageHorizontalAlignment' instead.")
    @IBInspectable
    var imageHorizontalAlignmentName: String {
        get {
            return imageHorizontalAlignment.rawValue
        }
        set {
            if let value = HorizontalAlignment(rawValue: newValue) {
                imageHorizontalAlignment = value
            } else {
                imageHorizontalAlignment = .unset
            }
        }
    }

    var extraContentEdgeInsets:UIEdgeInsets = UIEdgeInsets.zero

    override var contentEdgeInsets: UIEdgeInsets {
        get {
            return super.contentEdgeInsets
        }
        set {
            super.contentEdgeInsets = newValue
            self.extraContentEdgeInsets = newValue
        }
    }

    var extraImageEdgeInsets:UIEdgeInsets = UIEdgeInsets.zero

    override var imageEdgeInsets: UIEdgeInsets {
        get {
            return super.imageEdgeInsets
        }
        set {
            super.imageEdgeInsets = newValue
            self.extraImageEdgeInsets = newValue
        }
    }

    var extraTitleEdgeInsets:UIEdgeInsets = UIEdgeInsets.zero

    override var titleEdgeInsets: UIEdgeInsets {
        get {
            return super.titleEdgeInsets
        }
        set {
            super.titleEdgeInsets = newValue
            self.extraTitleEdgeInsets = newValue
        }
    }

    //Needed to avoid IB crash during autolayout
    override init(frame: CGRect) {
        super.init(frame: frame)
    }


    required init?(coder aDecoder: NSCoder) {
        super.init(coder: aDecoder)

        self.imageEdgeInsets = super.imageEdgeInsets
        self.titleEdgeInsets = super.titleEdgeInsets
        self.contentEdgeInsets = super.contentEdgeInsets
    }

    override func layoutSubviews() {
        if let imageSize = self.imageView?.image?.size,
            let font = self.titleLabel?.font,
            let textSize = self.titleLabel?.attributedText?.size() ?? self.titleLabel?.text?.size(attributes: [NSFontAttributeName: font]) {

            var _imageEdgeInsets = UIEdgeInsets.zero
            var _titleEdgeInsets = UIEdgeInsets.zero
            var _contentEdgeInsets = UIEdgeInsets.zero

            let halfImageToTitleSpacing = imageToTitleSpacing / 2.0

            switch imageVerticalAlignment {
            case .bottom:
                _imageEdgeInsets.top = (textSize.height + imageToTitleSpacing) / 2.0
                _imageEdgeInsets.bottom = (-textSize.height - imageToTitleSpacing) / 2.0
                _titleEdgeInsets.top = (-imageSize.height - imageToTitleSpacing) / 2.0
                _titleEdgeInsets.bottom = (imageSize.height + imageToTitleSpacing) / 2.0
                _contentEdgeInsets.top = (min (imageSize.height, textSize.height) + imageToTitleSpacing) / 2.0
                _contentEdgeInsets.bottom = (min (imageSize.height, textSize.height) + imageToTitleSpacing) / 2.0
                //only works with contentVerticalAlignment = .center
                contentVerticalAlignment = .center
            case .top:
                _imageEdgeInsets.top = (-textSize.height - imageToTitleSpacing) / 2.0
                _imageEdgeInsets.bottom = (textSize.height + imageToTitleSpacing) / 2.0
                _titleEdgeInsets.top = (imageSize.height + imageToTitleSpacing) / 2.0
                _titleEdgeInsets.bottom = (-imageSize.height - imageToTitleSpacing) / 2.0
                _contentEdgeInsets.top = (min (imageSize.height, textSize.height) + imageToTitleSpacing) / 2.0
                _contentEdgeInsets.bottom = (min (imageSize.height, textSize.height) + imageToTitleSpacing) / 2.0
                //only works with contentVerticalAlignment = .center
                contentVerticalAlignment = .center
            case .center:
                //only works with contentVerticalAlignment = .center
                contentVerticalAlignment = .center
                break
            case .unset:
                break
            }

            switch imageHorizontalAlignment {
            case .left:
                _imageEdgeInsets.left = -halfImageToTitleSpacing
                _imageEdgeInsets.right = halfImageToTitleSpacing
                _titleEdgeInsets.left = halfImageToTitleSpacing
                _titleEdgeInsets.right = -halfImageToTitleSpacing
                _contentEdgeInsets.left = halfImageToTitleSpacing
                _contentEdgeInsets.right = halfImageToTitleSpacing
            case .right:
                _imageEdgeInsets.left = textSize.width + halfImageToTitleSpacing
                _imageEdgeInsets.right = -textSize.width - halfImageToTitleSpacing
                _titleEdgeInsets.left = -imageSize.width - halfImageToTitleSpacing
                _titleEdgeInsets.right = imageSize.width + halfImageToTitleSpacing
                _contentEdgeInsets.left = halfImageToTitleSpacing
                _contentEdgeInsets.right = halfImageToTitleSpacing
            case .center:
                _imageEdgeInsets.left = textSize.width / 2.0
                _imageEdgeInsets.right = -textSize.width / 2.0
                _titleEdgeInsets.left = -imageSize.width / 2.0
                _titleEdgeInsets.right = imageSize.width / 2.0
                _contentEdgeInsets.left = -((imageSize.width + textSize.width) - max (imageSize.width, textSize.width)) / 2.0
                _contentEdgeInsets.right = -((imageSize.width + textSize.width) - max (imageSize.width, textSize.width)) / 2.0
            case .unset:
                break
            }

            _contentEdgeInsets.top += extraContentEdgeInsets.top
            _contentEdgeInsets.bottom += extraContentEdgeInsets.bottom
            _contentEdgeInsets.left += extraContentEdgeInsets.left
            _contentEdgeInsets.right += extraContentEdgeInsets.right

            _imageEdgeInsets.top += extraImageEdgeInsets.top
            _imageEdgeInsets.bottom += extraImageEdgeInsets.bottom
            _imageEdgeInsets.left += extraImageEdgeInsets.left
            _imageEdgeInsets.right += extraImageEdgeInsets.right

            _titleEdgeInsets.top += extraTitleEdgeInsets.top
            _titleEdgeInsets.bottom += extraTitleEdgeInsets.bottom
            _titleEdgeInsets.left += extraTitleEdgeInsets.left
            _titleEdgeInsets.right += extraTitleEdgeInsets.right

            super.imageEdgeInsets = _imageEdgeInsets
            super.titleEdgeInsets = _titleEdgeInsets
            super.contentEdgeInsets = _contentEdgeInsets

        } else {
            super.imageEdgeInsets = extraImageEdgeInsets
            super.titleEdgeInsets = extraTitleEdgeInsets
            super.contentEdgeInsets = extraContentEdgeInsets
        }

        super.layoutSubviews()
    }
}

небольшое дополнение к ответу Райли Аврона на изменения локали учетной записи:

extension UIButton {
    func centerTextAndImage(spacing: CGFloat) {
        let insetAmount = spacing / 2
        let writingDirection = UIApplication.sharedApplication().userInterfaceLayoutDirection
        let factor: CGFloat = writingDirection == .LeftToRight ? 1 : -1

        self.imageEdgeInsets = UIEdgeInsets(top: 0, left: -insetAmount*factor, bottom: 0, right: insetAmount*factor)
        self.titleEdgeInsets = UIEdgeInsets(top: 0, left: insetAmount*factor, bottom: 0, right: -insetAmount*factor)
        self.contentEdgeInsets = UIEdgeInsets(top: 0, left: insetAmount, bottom: 0, right: insetAmount)
    }
}

Swift 4.x

extension UIButton {
    func centerTextAndImage(spacing: CGFloat) {
        let insetAmount = spacing / 2
        let writingDirection = UIApplication.shared.userInterfaceLayoutDirection
        let factor: CGFloat = writingDirection == .leftToRight ? 1 : -1

        self.imageEdgeInsets = UIEdgeInsets(top: 0, left: -insetAmount*factor, bottom: 0, right: insetAmount*factor)
        self.titleEdgeInsets = UIEdgeInsets(top: 0, left: insetAmount*factor, bottom: 0, right: -insetAmount*factor)
        self.contentEdgeInsets = UIEdgeInsets(top: 0, left: insetAmount, bottom: 0, right: insetAmount)
    }
}

использование:

button.centerTextAndImage(spacing: 10.0)

вот простой пример, как использовать imageEdgeInsets Это сделает кнопку 30x30 с ударной областью на 10 пикселей больше по всему периметру (50x50)

    var expandHittableAreaAmt : CGFloat = 10
    var buttonWidth : CGFloat = 30
    var button = UIButton.buttonWithType(UIButtonType.Custom) as UIButton
    button.frame = CGRectMake(0, 0, buttonWidth+expandHittableAreaAmt, buttonWidth+expandHittableAreaAmt)
    button.imageEdgeInsets = UIEdgeInsetsMake(expandHittableAreaAmt, expandHittableAreaAmt, expandHittableAreaAmt, expandHittableAreaAmt)
    button.setImage(UIImage(named: "buttonImage"), forState: .Normal)
    button.addTarget(self, action: "didTouchButton:", forControlEvents:.TouchUpInside)

элегантный способ в Swift 3 и лучше понимаю:

override func imageRect(forContentRect contentRect: CGRect) -> CGRect {
    let leftMargin:CGFloat = 40
    let imgWidth:CGFloat = 24
    let imgHeight:CGFloat = 24
    return CGRect(x: leftMargin, y: (contentRect.size.height-imgHeight) * 0.5, width: imgWidth, height: imgHeight)
}

override func titleRect(forContentRect contentRect: CGRect) -> CGRect {
    let leftMargin:CGFloat = 80
    let rightMargin:CGFloat = 80
    return CGRect(x: leftMargin, y: 0, width: contentRect.size.width-leftMargin-rightMargin, height: contentRect.size.height)
}
override func backgroundRect(forBounds bounds: CGRect) -> CGRect {
    let leftMargin:CGFloat = 10
    let rightMargin:CGFloat = 10
    let topMargin:CGFloat = 10
    let bottomMargin:CGFloat = 10
    return CGRect(x: leftMargin, y: topMargin, width: bounds.size.width-leftMargin-rightMargin, height: bounds.size.height-topMargin-bottomMargin)
}
override func contentRect(forBounds bounds: CGRect) -> CGRect {
    let leftMargin:CGFloat = 5
    let rightMargin:CGFloat = 5
    let topMargin:CGFloat = 5
    let bottomMargin:CGFloat = 5
    return CGRect(x: leftMargin, y: topMargin, width: bounds.size.width-leftMargin-rightMargin, height: bounds.size.height-topMargin-bottomMargin)
}
