Как я могу выполнить эти задачи обработки изображений с помощью OpenGL ES 2.0 шейдеров?

Я только что добавил фильтры в мой открытый исходный код GPUImage framework которые выполняют три из четырех описанных задач обработки (закручивание, фильтрация эскиза и преобразование в масляную живопись). Хотя у меня еще нет преобразований цветового пространства в качестве фильтров, у меня есть возможность применить матрицу для преобразования цветов.

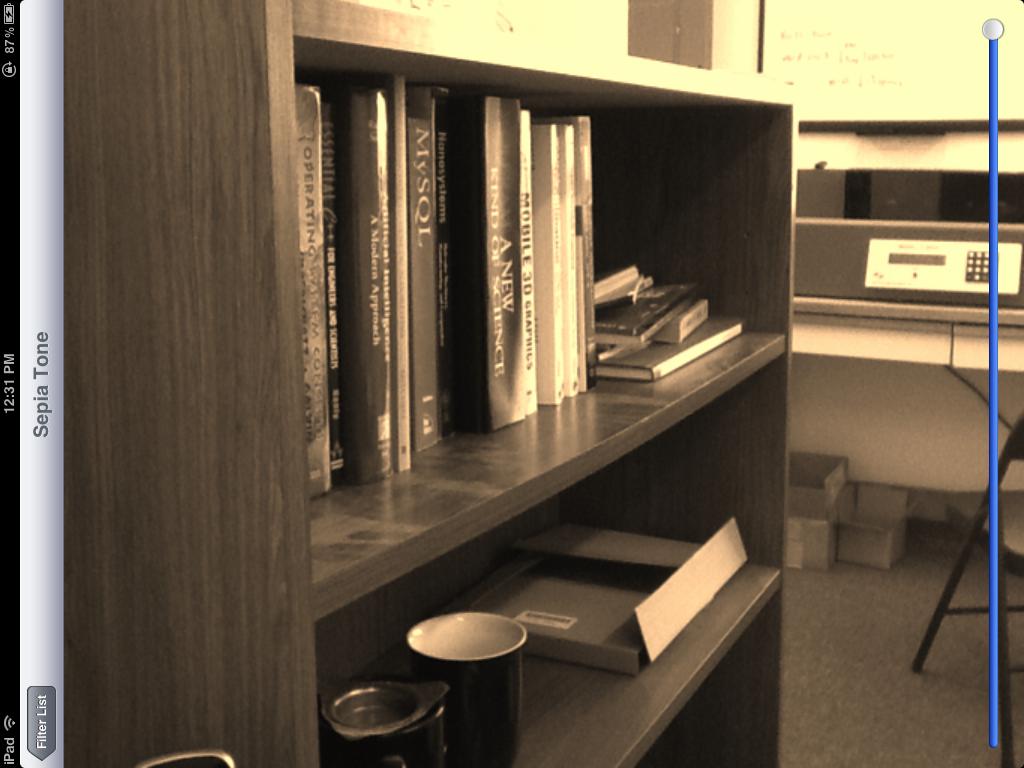

в качестве примеров этих фильтров в действии, вот преобразование цвета тона сепии:

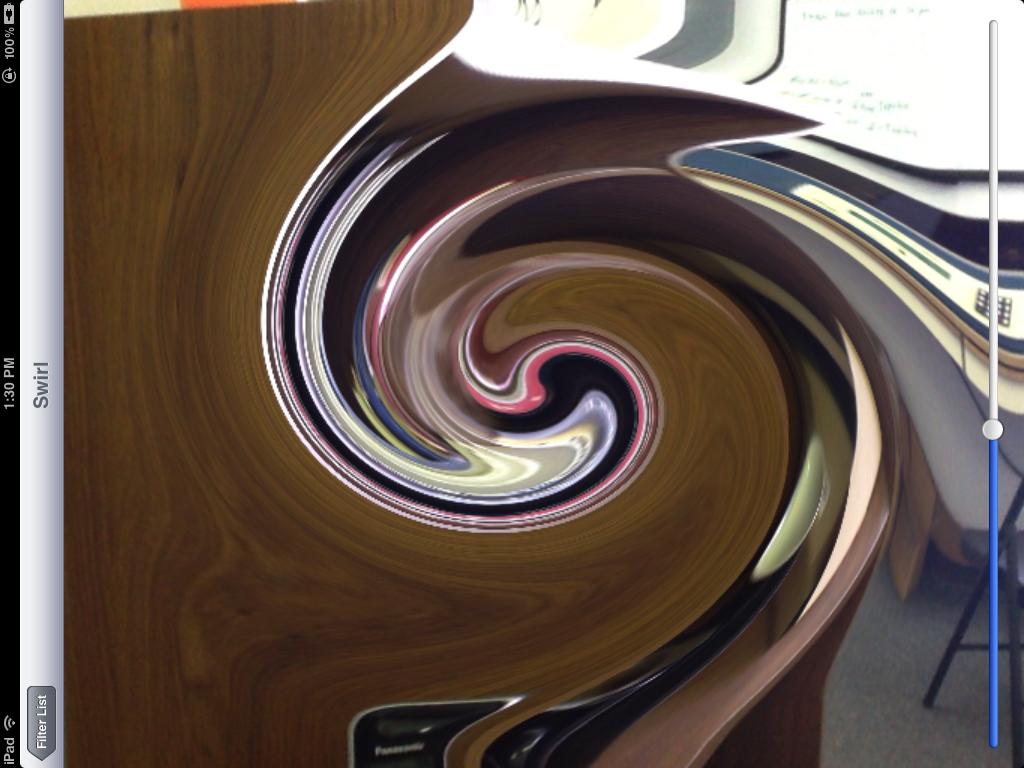

вихрем искажение:

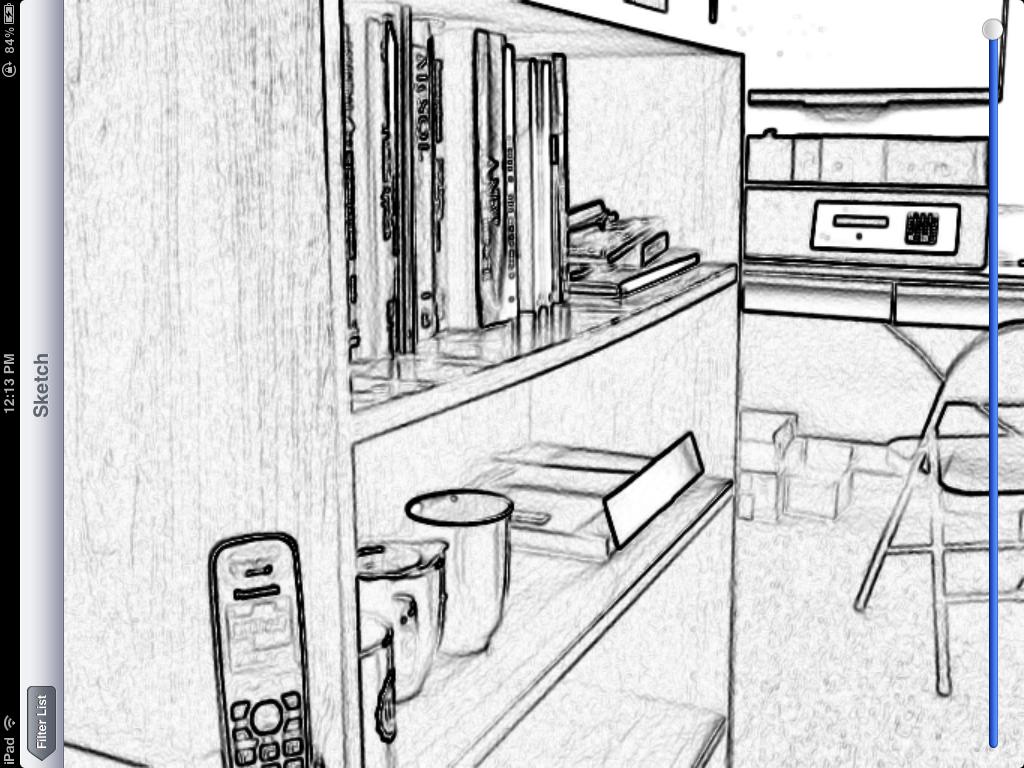

Фильтр Эскиз:

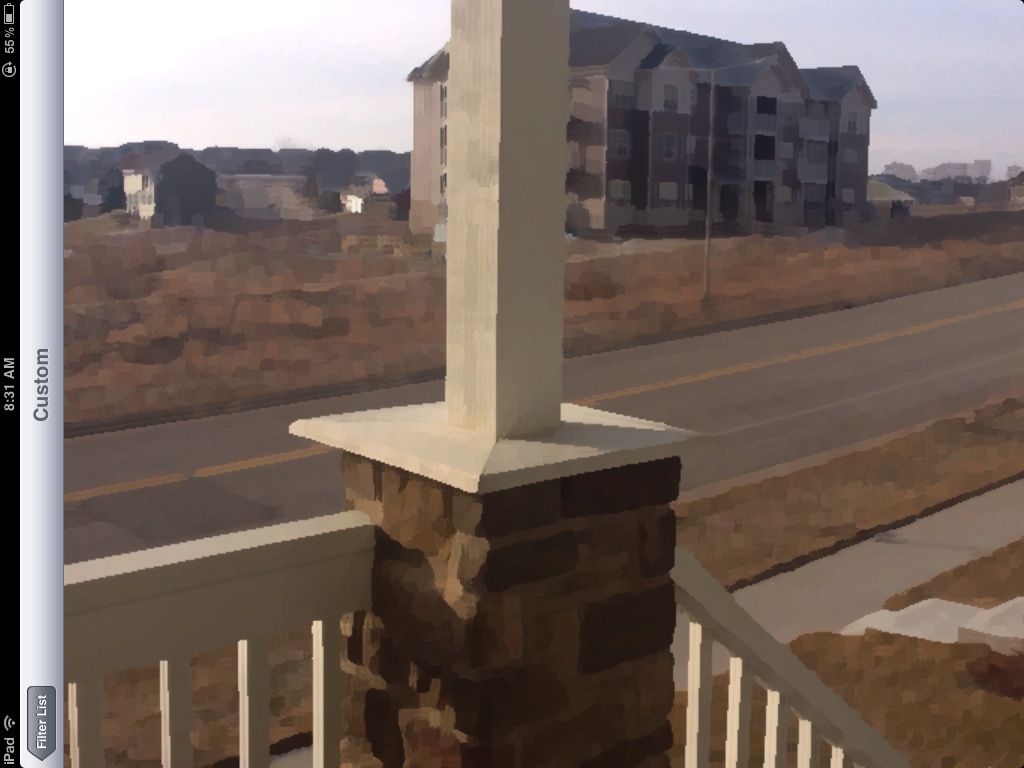

и, наконец, преобразование масляной живописи:

обратите внимание, что все эти фильтры были сделаны на живых видеокадрах, и все, кроме последнего фильтра, можно запускать в режиме реального времени на видео с камер устройств iOS. Последний фильтр довольно интенсивен в вычислительном отношении, поэтому даже в качестве шейдера требуется ~1 секунда или около того для визуализации на iPad 2.

в sepia tone filter основан на следующем шейдере фрагментов цветовой матрицы:

 varying highp vec2 textureCoordinate;

 uniform sampler2D inputImageTexture;

 uniform lowp mat4 colorMatrix;
 uniform lowp float intensity;

 void main()
 {
     lowp vec4 textureColor = texture2D(inputImageTexture, textureCoordinate);
     lowp vec4 outputColor = textureColor * colorMatrix;

     gl_FragColor = (intensity * outputColor) + ((1.0 - intensity) * textureColor);
 }

матрица

self.colorMatrix = (GPUMatrix4x4){
        {0.3588, 0.7044, 0.1368, 0},
        {0.2990, 0.5870, 0.1140, 0},
        {0.2392, 0.4696, 0.0912 ,0},
        {0,0,0,0},
    };

шейдер фрагмента вихря основан на это вундеркинды 3D пример и имеет следующий код:

 varying highp vec2 textureCoordinate;

 uniform sampler2D inputImageTexture;

 uniform highp vec2 center;
 uniform highp float radius;
 uniform highp float angle;

 void main()
 {
     highp vec2 textureCoordinateToUse = textureCoordinate;
     highp float dist = distance(center, textureCoordinate);
     textureCoordinateToUse -= center;
     if (dist < radius)
     {
         highp float percent = (radius - dist) / radius;
         highp float theta = percent * percent * angle * 8.0;
         highp float s = sin(theta);
         highp float c = cos(theta);
         textureCoordinateToUse = vec2(dot(textureCoordinateToUse, vec2(c, -s)), dot(textureCoordinateToUse, vec2(s, c)));
     }
     textureCoordinateToUse += center;

     gl_FragColor = texture2D(inputImageTexture, textureCoordinateToUse );

 }

фильтр эскиза создается с помощью sobel edge detection, при этом края отображаются в различных серых оттенках. Шейдер для этого выглядит следующим образом:

 varying highp vec2 textureCoordinate;

 uniform sampler2D inputImageTexture;

 uniform mediump float intensity;
 uniform mediump float imageWidthFactor;
 uniform mediump float imageHeightFactor;

 const mediump vec3 W = vec3(0.2125, 0.7154, 0.0721);

 void main()
 {
    mediump vec3 textureColor = texture2D(inputImageTexture, textureCoordinate).rgb;

    mediump vec2 stp0 = vec2(1.0 / imageWidthFactor, 0.0);
    mediump vec2 st0p = vec2(0.0, 1.0 / imageHeightFactor);
    mediump vec2 stpp = vec2(1.0 / imageWidthFactor, 1.0 / imageHeightFactor);
    mediump vec2 stpm = vec2(1.0 / imageWidthFactor, -1.0 / imageHeightFactor);

    mediump float i00   = dot( textureColor, W);
    mediump float im1m1 = dot( texture2D(inputImageTexture, textureCoordinate - stpp).rgb, W);
    mediump float ip1p1 = dot( texture2D(inputImageTexture, textureCoordinate + stpp).rgb, W);
    mediump float im1p1 = dot( texture2D(inputImageTexture, textureCoordinate - stpm).rgb, W);
    mediump float ip1m1 = dot( texture2D(inputImageTexture, textureCoordinate + stpm).rgb, W);
    mediump float im10 = dot( texture2D(inputImageTexture, textureCoordinate - stp0).rgb, W);
    mediump float ip10 = dot( texture2D(inputImageTexture, textureCoordinate + stp0).rgb, W);
    mediump float i0m1 = dot( texture2D(inputImageTexture, textureCoordinate - st0p).rgb, W);
    mediump float i0p1 = dot( texture2D(inputImageTexture, textureCoordinate + st0p).rgb, W);
    mediump float h = -im1p1 - 2.0 * i0p1 - ip1p1 + im1m1 + 2.0 * i0m1 + ip1m1;
    mediump float v = -im1m1 - 2.0 * im10 - im1p1 + ip1m1 + 2.0 * ip10 + ip1p1;

    mediump float mag = 1.0 - length(vec2(h, v));
    mediump vec3 target = vec3(mag);

    gl_FragColor = vec4(mix(textureColor, target, intensity), 1.0);
 }

в конце концов, взгляд картины маслом произведен используя а Фильтр Кувахара. Этот конкретный фильтр из выдающейся работы Ян Эрик Kyprianidis и его коллеги-исследователи, как описано в статье "Анизотропная фильтрация Кувахары на GPU" в пределах GPU Pro book. Код шейдера из этого выглядит следующим образом:

 varying highp vec2 textureCoordinate;
 uniform sampler2D inputImageTexture;
 uniform int radius;

 precision highp float;

 const vec2 src_size = vec2 (768.0, 1024.0);

 void main (void)
 {
    vec2 uv = textureCoordinate;
    float n = float((radius + 1) * (radius + 1));

    vec3 m[4];
    vec3 s[4];
    for (int k = 0; k < 4; ++k) {
        m[k] = vec3(0.0);
        s[k] = vec3(0.0);
    }

    for (int j = -radius; j <= 0; ++j)  {
        for (int i = -radius; i <= 0; ++i)  {
            vec3 c = texture2D(inputImageTexture, uv + vec2(i,j) / src_size).rgb;
            m[0] += c;
            s[0] += c * c;
        }
    }

    for (int j = -radius; j <= 0; ++j)  {
        for (int i = 0; i <= radius; ++i)  {
            vec3 c = texture2D(inputImageTexture, uv + vec2(i,j) / src_size).rgb;
            m[1] += c;
            s[1] += c * c;
        }
    }

    for (int j = 0; j <= radius; ++j)  {
        for (int i = 0; i <= radius; ++i)  {
            vec3 c = texture2D(inputImageTexture, uv + vec2(i,j) / src_size).rgb;
            m[2] += c;
            s[2] += c * c;
        }
    }

    for (int j = 0; j <= radius; ++j)  {
        for (int i = -radius; i <= 0; ++i)  {
            vec3 c = texture2D(inputImageTexture, uv + vec2(i,j) / src_size).rgb;
            m[3] += c;
            s[3] += c * c;
        }
    }


    float min_sigma2 = 1e+2;
    for (int k = 0; k < 4; ++k) {
        m[k] /= n;
        s[k] = abs(s[k] / n - m[k] * m[k]);

        float sigma2 = s[k].r + s[k].g + s[k].b;
        if (sigma2 < min_sigma2) {
            min_sigma2 = sigma2;
            gl_FragColor = vec4(m[k], 1.0);
        }
    }
 }

опять же, это все встроенные фильтры внутри GPUImage, так что вы можете просто бросить эту структуру в свое приложение и начать использовать их на изображениях, видео и фильмах без необходимости прикасаться к любым OpenGL ES. Весь код для фреймворка доступен под лицензией BSD, если вы хотите посмотреть, как он работает или настроить его.
