Как мы можем сделать графики в стиле xkcd?

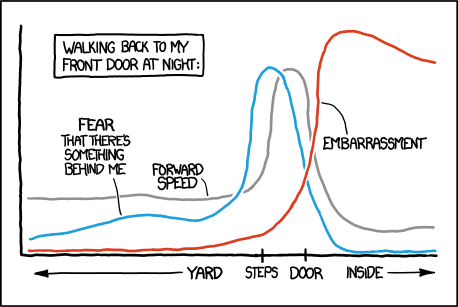

думая по той же линии, что и некоторые другие ответы, я "un-ggplotted" диаграмму, а также добавил гибкость расположения меток по оси x (что, по-видимому, распространено в xkcd) и произвольную метку на диаграмме.

обратите внимание, что у меня было несколько проблем с загрузкой шрифта Humor Sans и вручную загрузил его в рабочий каталог.

и код...

library(ggplot2)
library(extrafont)

### Already have read in fonts (see previous answer on how to do this)
loadfonts()

### Set up the trial dataset
data <- NULL
data$x <- seq(1, 10, 0.1)
data$y1 <- sin(data$x)
data$y2 <- cos(data$x)
data$xaxis <- -1.5

data <- as.data.frame(data)

### XKCD theme
theme_xkcd <- theme(
    panel.background = element_rect(fill="white"),
    axis.ticks = element_line(colour=NA),
    panel.grid = element_line(colour="white"),
    axis.text.y = element_text(colour=NA),
    axis.text.x = element_text(colour="black"),
    text = element_text(size=16, family="Humor Sans")
    )

 ### Plot the chart
 p <- ggplot(data=data, aes(x=x, y=y1))+
      geom_line(aes(y=y2), position="jitter")+
      geom_line(colour="white", size=3, position="jitter")+
      geom_line(colour="red", size=1, position="jitter")+

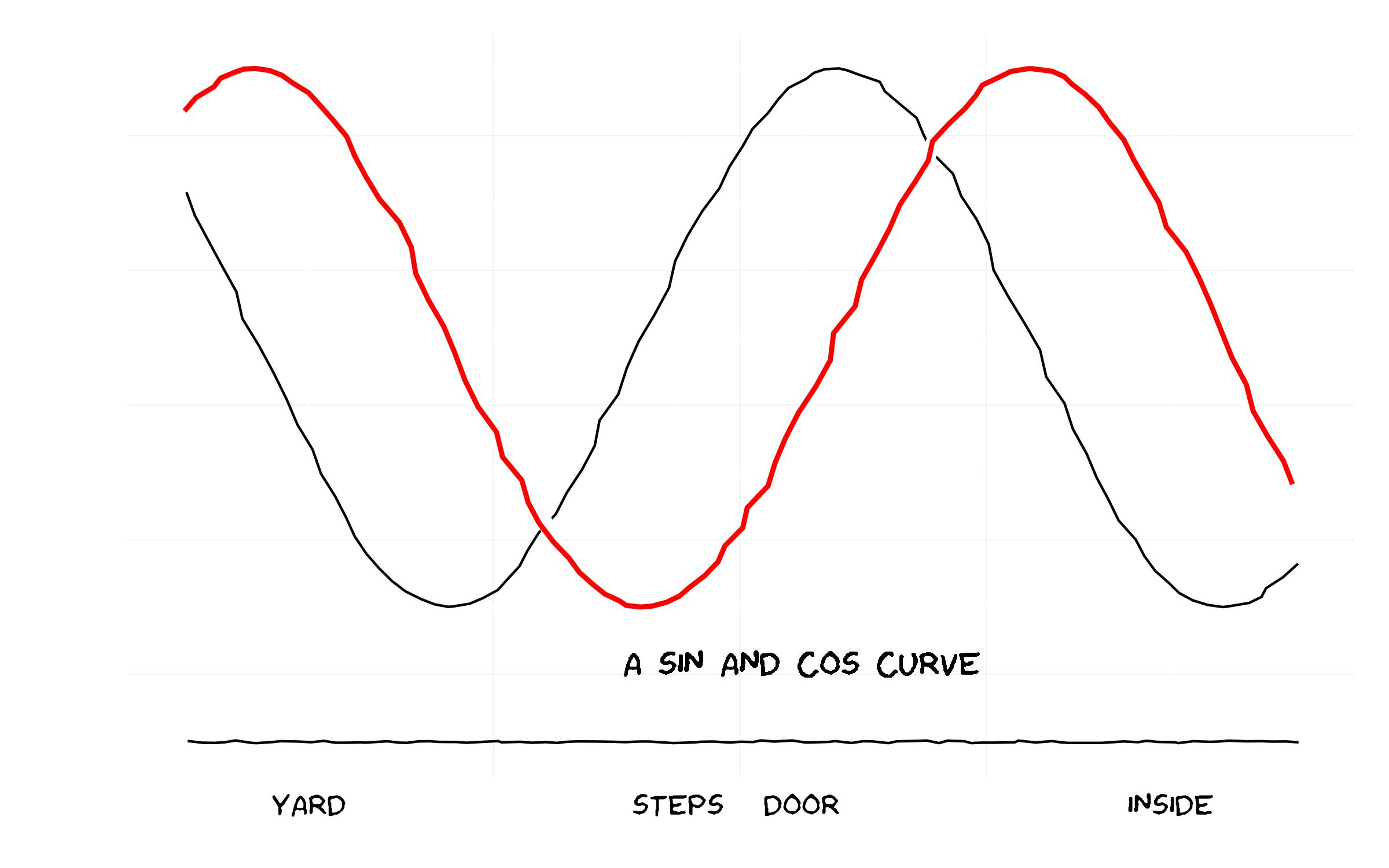

      geom_text(family="Humor Sans", x=6, y=-1.2, label="A SIN AND COS CURVE")+
      geom_line(aes(y=xaxis), position = position_jitter(h = 0.005), colour="black")+
      scale_x_continuous(breaks=c(2, 5, 6, 9),
      labels = c("YARD", "STEPS", "DOOR", "INSIDE"))+labs(x="", y="")+
      theme_xkcd

ggsave("xkcd_ggplot.jpg", plot=p, width=8, height=5)

основная функция рисования линий:

xkcd_line <- function(x, y, color) {
  len <- length(x);
  rg <- par("usr");
  yjitter <- (rg[4] - rg[3]) / 1000;
  xjitter <- (rg[2] - rg[1]) / 1000;
  x_mod <- x + rnorm(len) * xjitter;
  y_mod <- y + rnorm(len) * yjitter;
  lines(x_mod, y_mod, col='white', lwd=10);
  lines(x_mod, y_mod, col=color, lwd=5);
}

основные оси:

xkcd_axis <- function() {
  rg <- par("usr");
  yaxis <- 1:100 / 100 * (rg[4] - rg[3]) + rg[3];
  xaxis <- 1:100 / 100 * (rg[2] - rg[1]) + rg[1];
  xkcd_line(1:100 * 0 + rg[1] + (rg[2]-rg[1])/100, yaxis,'black')
  xkcd_line(xaxis, 1:100 * 0 + rg[3] + (rg[4]-rg[3])/100, 'black')
}

и пример кода:

data <- data.frame(x=1:100)
data$one <- exp(-((data$x - 50)/10)^2)
data$two <- sin(data$x/10)
plot.new()
plot.window(
    c(min(data$x),max(data$x)),
    c(min(c(data$one,data$two)),max(c(data$one,data$two))))
xkcd_axis()
xkcd_line(data$x, data$one, 'red')
xkcd_line(data$x, data$two, 'blue')

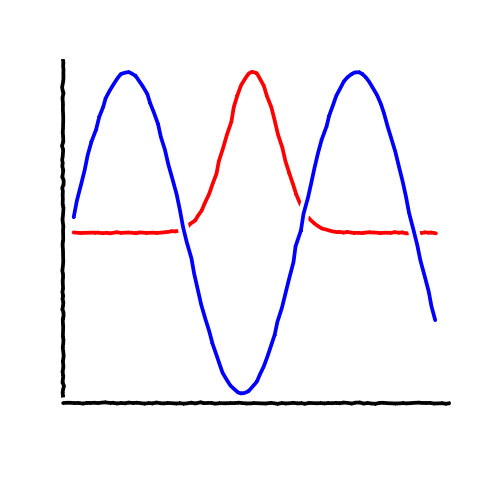

выдает:

вот попытка шрифтов, основанных на ссылках из форумов xkcd и extrafont пакет:

как отмечалось выше, есть форум Обсуждение шрифтов на сайте xkcd: Я схватил первый, который я мог найти, там может быть другой (лучше?) параметры (@jebyrnes публикует другой источник для возможных шрифтов в комментариях выше - файл TTF здесь; кто-то сообщил об ошибке 404 для этого источника, можно попробовать здесь или здесь, подставляя эти URL-адреса соответствующим образом для xkcdFontURL ниже; возможно, вам придется немного потрудиться, чтобы получить ссылки GitHub-posted)

   xkcdFontURL <- "http://simonsoftware.se/other/xkcd.ttf"
   download.file(xkcdFontURL,dest="xkcd.ttf",mode="wb")

(это для быстрого, одноразового использования: для регулярного использования вы должны поместить его в какой-то стандартный системный каталог шрифтов.)

   library(extrafont)

самая полезная информация о шрифтах была на сайте extrafont github -- это взято оттуда

font_import(".")   ## because we downloaded to working directory
loadfonts()

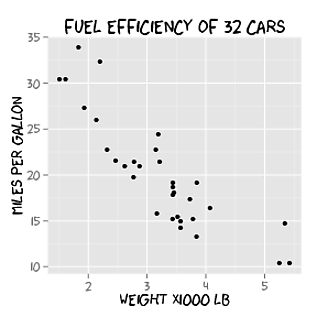

пример более или менее дословно с сайта github:

library(ggplot2)
p <- ggplot(mtcars, aes(x=wt, y=mpg)) + geom_point() +
  ggtitle("Fuel Efficiency of 32 Cars") +
  xlab("Weight (x1000 lb)") + ylab("Miles per Gallon") +
  theme(text=element_text(size=16, family="xkcd"))

ggsave("xkcd_ggplot.pdf", plot=p,  width=4, height=4)
## needed for Windows:
##   Sys.setenv(R_GSCMD = "C:/Program Files/gs/gs9.05/bin/gswin32c.exe")
embed_fonts("xkcd_ggplot.pdf")

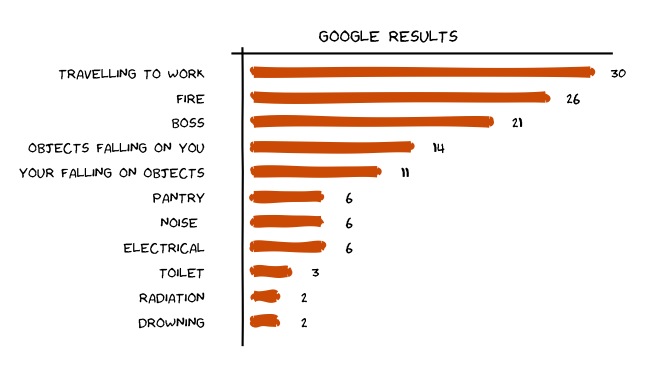

Я разработал календарь xkcd themed analytics только с помощью RStudio. Вот пример гистограммы xkcd style

• шрифт используется = HumorSans.ttf [ссылка приведена выше]
• используемый пакет [xkcd]

для создания этого сюжета

здесь код

#using packages xkcd, ggplot
library(xkcd)
library(ggplot2)
font_import(pattern="[H/h]umor")
loadfonts()

### Set up the trial dataset
d1 <- data.frame('type'=c('DROWNING','RADIATION','TOILET',"ELECTRICAL",'NOISE','PANTRY','YOUR    FALLING ON OBJECTS','OBJECTS FALLING ON YOU','BOSS','FIRE','TRAVEL TO WORK'),'score'=c(2,2,3,6,6,6,11,14,21,26,30))

# we will keep adding layers on plot p. first the bar plot
p <- NULL
p <- ggplot() + xkcdrect(aes(xmin = type-0.1,xmax= type+0.1,ymin=0,ymax =score),
                     d1,fill= "#D55E00", colour= "#D55E00")  +
     geom_text(data=d1,aes(x=type,y=score+2.5,label=score,ymax=0),family="Humor Sans") +   coord_flip()

#hand drawn axes
d1long <- NULL
d1long <- rbind(c(0,-2),d1,c(12,32))
d1long$xaxis <- -1
d1long$yaxis <- 11.75

# drawing jagged axes
p <- p + geom_line(data=d1long,aes(x=type,y=jitter(xaxis)),size=1)
p <- p + geom_line(data=d1long,aes(x=yaxis,y=score), size=1)

# draw axis ticks and labels
p <- p +  scale_x_continuous(breaks=seq(1,11,by=1),labels = data$Type) +
     scale_y_continuous(breaks=NULL)

#writing stuff on the graph
t1 <- "GOOGLE RESULTS"
p <- p + annotate('text',family="Humor Sans", x=12.5, y=12, label=t1, size=6)

# XKCD theme
p <- p + theme(panel.background = element_rect(fill="white"),
           panel.grid = element_line(colour="white"),axis.text.x = element_blank(),
           axis.text.y = element_text(colour="black"),text = element_text(size=18, family="Humor   Sans") ,panel.grid.major = element_blank(),panel.grid.minor = element_blank(),panel.border = element_blank(),axis.title.y = element_blank(),axis.title.x = element_blank(),axis.ticks = element_blank())

print(p)

это очень, очень грубое начало и только покрывает (частично) рисованный внешний вид линий. Это займет немного работы, чтобы автоматизировать это, но добавление некоторого шума AR(1) к функции ответа может заставить его казаться слегка нарисованным вручную

set.seed(551)
x <- seq(0, 1, length.out = 1000)
y <- sin(x)

imperfect <- arima.sim(n = length(y), model = list(ar = c(.9999)))
imperfect <- scale(imperfect)
z <- y + imperfect*.005
plot(x, z, type = "l", col = "blue", lwd = 2)

вот мой взгляд на линии с ggplot2 используя некоторые из кода сверху:

ggplot()+geom_line(aes(x=seq(0,1,length.out=1000),y=sin(x)),position=position_jitter(width=0.02),lwd=1.5,col="white")+
  geom_line(aes(x=seq(0,1,length.out=1000),y=sin(x)),position=position_jitter(width=0.004),lwd=1.4,col="red")+
  geom_line(aes(x=seq(0,1,length.out=1000),y=cos(x)),position=position_jitter(width=0.02),lwd=1.5,col="white")+
  geom_line(aes(x=seq(0,1,length.out=1000),y=cos(x)),position=position_jitter(width=0.004),lwd=1.4,col="blue")+
  theme_bw()+theme(panel.grid.major=element_blank(),panel.grid.minor=element_blank())

не уверен, как заменить оси, но можно использовать тот же подход с jitter. Тогда это вопрос импорта шрифта из XKCD и наслоения с geom_text.
