Как увеличить диаграмму EER в MySQL Workbench?

Question

Как увеличить диаграмму EER в MySQL Workbench?

Я работаю над умеренно сложной схемой в MySQL Workbench, и одна страница диаграммы EER теперь заполнена. Кто-нибудь знает, как увеличить его до двух или более страниц?

843 7

mysql mysql-workbench eer-model

7 ответов:

Comments

Ничего не найдено.

Brian Hooper · Accepted Answer · 2011-02-09 12:44:06

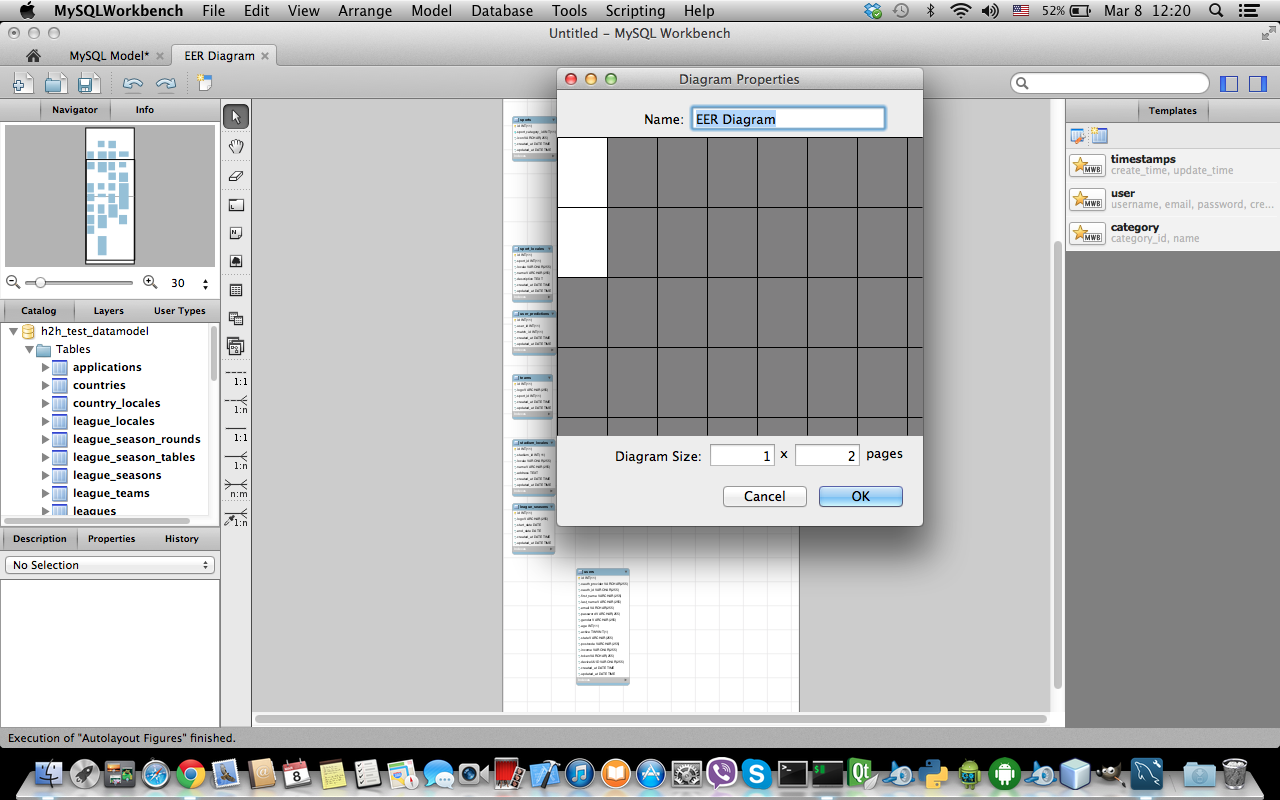

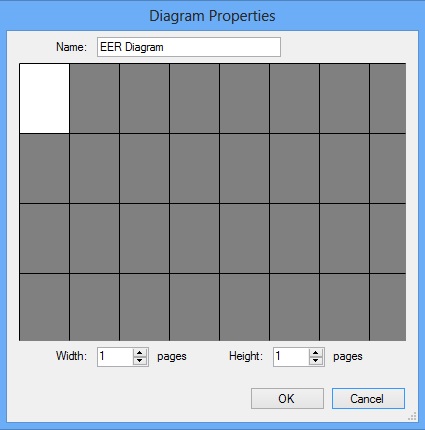

в раскрывающемся списке модели есть опция свойства и размер диаграммы, которая позволяет изменять размер диаграммы.

d.danailov · Accepted Answer · 2014-03-24 13:43:39

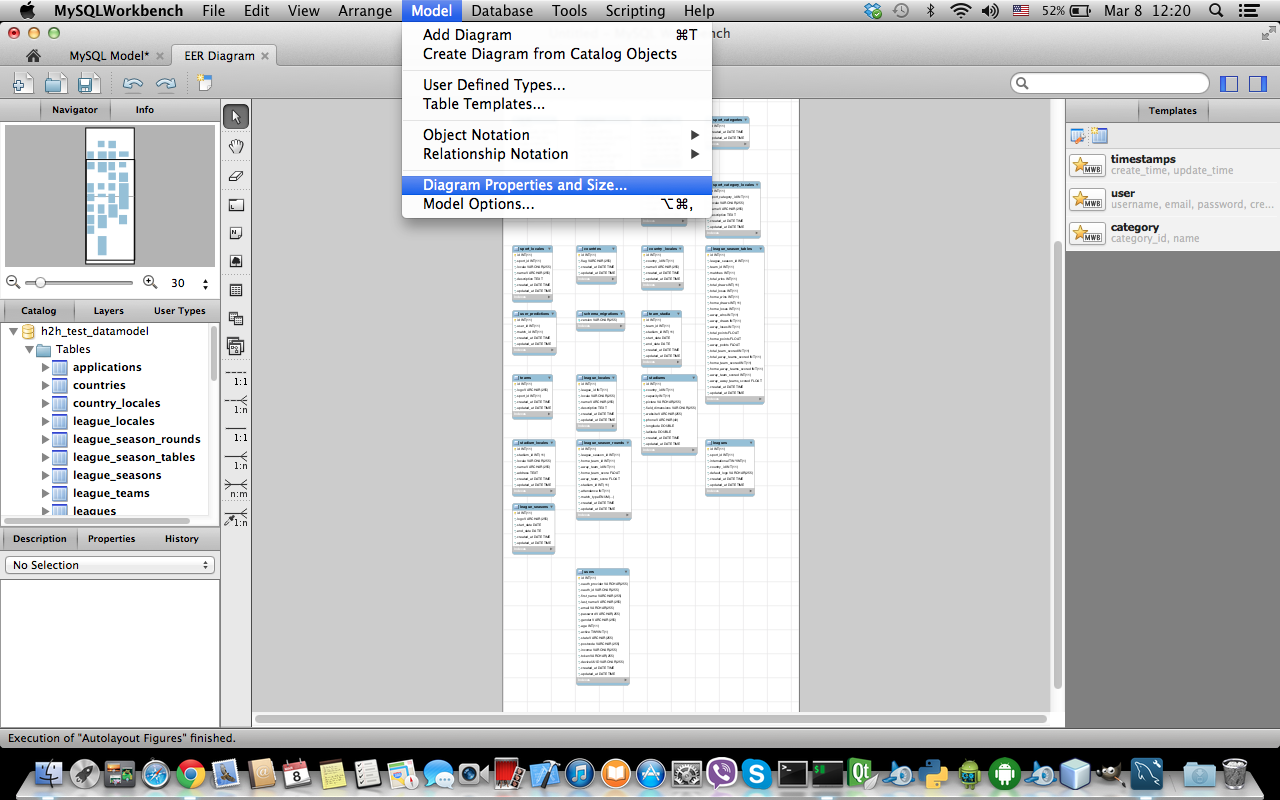

ER диаграмма - > модель - > свойства диаграммы и размер...

user508546 · Accepted Answer · 2012-04-09 18:28:29

кстати, если вы хотите, чтобы большое количество схем отображалось правильно, вам нужно увеличить размер холста и уменьшить масштаб перед запуском "Auto Layout". если вы увеличите размер холста достаточно и уменьшите масштаб достаточно, все таблицы будут хорошо разнесены.

alexw · Accepted Answer · 2017-07-09 01:21:12

Если " свойства диаграммы и размер..."опция неактивна, выполните следующие действия:

сохраните вашу работу, так как это может привести к сбою верстака;

перейти к модели > параметры модели;

выберите вкладку "диаграмма";

снимите флажок " Использовать значения по умолчанию из глобальных настроек..."на дне;

Подтвердите "ОК". Это может привести к сбою верстака, в зависимости от версии и/или операционной системы.

в любом случае, "модель > схема Свойства и размер..."теперь должно быть включено, даже если вам пришлось снова открыть Workbench.

Hexodus · Accepted Answer · 2017-04-13 16:13:07

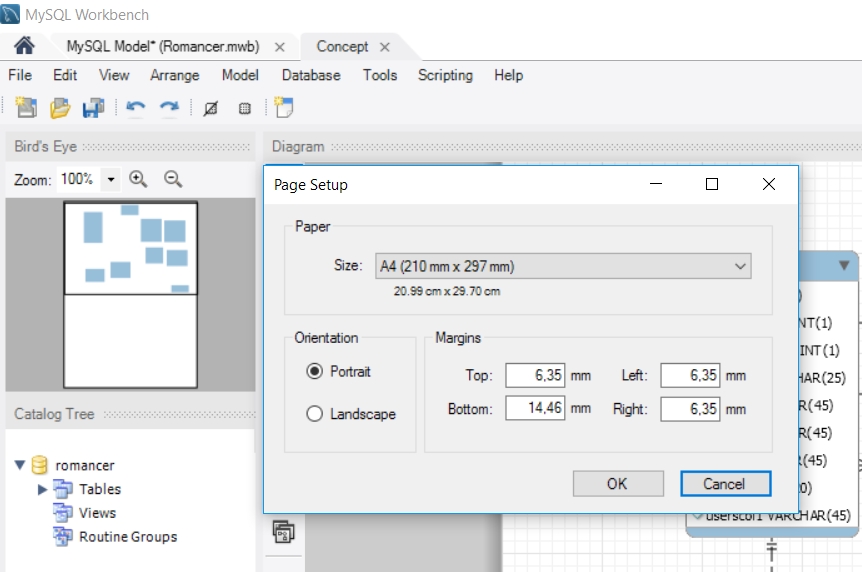

в дополнение к уже сказанным настройкам "свойства диаграммы" - где все измеряется на страницах и где вы не можете вводить значения с плавающей точкой, чтобы сделать немного меньше или больше. Но вы можете изменить сам размер страницы:File->Page Setup

Leo Medeiros · Accepted Answer · 2013-04-28 02:14:47

Если вы находитесь под Linux, и он висит, когда вы пытаетесь увеличить размер холста, попробуйте уменьшить масштаб до наименьшего возможного вида перед изменением свойств холста.

работал для меня.

с уважением, Лео.

Арсен Сиреканян · Accepted Answer · 2016-01-26 15:32:33

если опция "свойства и размер диаграммы" отключена (неактивна) Вы можете попробовать запустить MysqlWorkbench с sudo
sudo /usr/bin/mysql-workbench
Я не очень хорошо разбираюсь в linux, там должна быть какая-то Мисс-конфигурация, ведущая к этому. Поэтому я только говорю, что это решило проблему для меня.

(информация о системе MySQL Workbench Community (GPL) для Linux / Unix версии 6.2.3 редакция 12312 сборка 2280 (64 бит) Каталог конфигурации: / home/arsen/.mysql / верстак каталог данных: /usr / share / mysql-workbench Каир Версия: 1.13.1 ОС: Linux 3.13.0-76-generic Процессор: 4х Интел(Р) ядро(ТМ)2 четырехъядерных процессора @ 2.40 ГГц (1596.000 МГц) - 5,83 Гб оперативной памяти Дистрибутив: Ubuntu 14.04.3 LTS )
