Показать данные о наведении курсора мыши на круг

У меня есть набор данных, которые я строю в разброс. Когда я наведу курсор мыши на один из кругов, я хотел бы, чтобы он всплывал с данными (например, значения x, y, может быть, больше). Вот что я пытался использовать:



vis.selectAll("circle")

   .data(datafiltered).enter().append("svg:circle")

   .attr("cx", function(d) { return x(d.x);})

   .attr("cy", function(d) {return y(d.y)})

   .attr("fill", "red").attr("r", 15)

   .on("mouseover", function() {

        d3.select(this).enter().append("text")

            .text(function(d) {return d.x;})

            .attr("x", function(d) {return x(d.x);})

            .attr("y", function (d) {return y(d.y);}); });


Я подозреваю, что мне нужно быть более информативным о том, какие данные вводить?

554   5

5 ответов:

Я предполагаю, что то, что вы хотите-это подсказка. Самый простой способ сделать это-добавить svg:title элемент для каждого круга, так как браузер будет заботиться о показе всплывающей подсказки, и вам не нужен манипулятор мыши. Код будет что-то вроде

vis.selectAll("circle")
   .data(datafiltered).enter().append("svg:circle")
   ...
   .append("svg:title")
   .text(function(d) { return d.x; });

Если вы хотите более причудливые подсказки, вы можете использовать tipsy, например. Смотрите здесь для примера.

166
2012-05-29 23:25:52

действительно хороший способ сделать подсказку описан здесь:простой пример подсказки D3

вы должны добавить div

var tooltip = d3.select("body")
    .append("div")
    .style("position", "absolute")
    .style("z-index", "10")
    .style("visibility", "hidden")
    .text("a simple tooltip");

затем вы можете просто переключить его с помощью

.on("mouseover", function(){return tooltip.style("visibility", "visible");})
.on("mousemove", function(){return tooltip.style("top",
    (d3.event.pageY-10)+"px").style("left",(d3.event.pageX+10)+"px");})
.on("mouseout", function(){return tooltip.style("visibility", "hidden");});

d3.event.pageX/d3.event.pageY - текущая координата мыши.

если вы хотите изменить текст, вы можете использовать tooltip.text("my tooltip text");

Пример Работающего

131
2015-10-05 13:41:35

есть удивительная библиотека для этого, что я недавно обнаружил. Он прост в использовании, и результат довольно аккуратный: D3-tip.

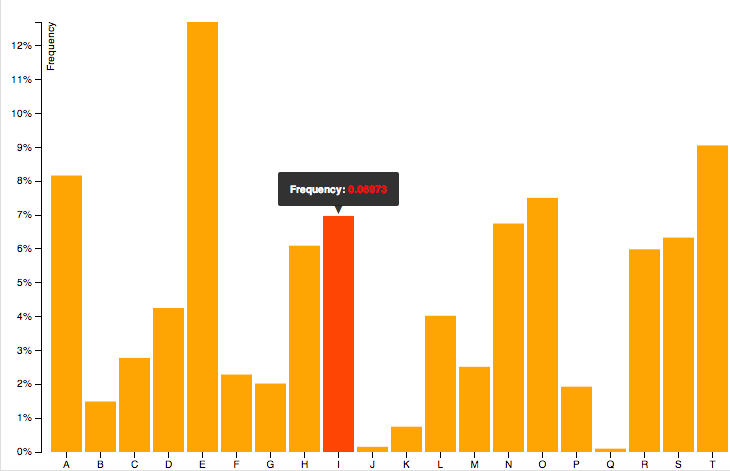

вы можете увидеть пример здесь:

enter image description here

в принципе, все, что вам нужно сделать, это загрузить(.js), включают в себя скрипт:

<script src="index.js"></script>

а затем следуйте инструкциям от здесь (та же ссылка, что и пример)

но для вашего кода, это было бы что-то вроде:

определить способ:

var tip = d3.tip()
  .attr('class', 'd3-tip')
  .offset([-10, 0])
  .html(function(d) {
    return "<strong>Frequency:</strong> <span style='color:red'>" + d.frequency + "</span>";
  })

создайте свой svg (как вы уже делаете)

var svg = ...

вызов метода:

svg.call(tip);

добавить подсказку к объекту:

vis.selectAll("circle")
   .data(datafiltered).enter().append("svg:circle")
...
   .on('mouseover', tip.show)
   .on('mouseout', tip.hide)

не забудьте добавить CSS:

<style>
.d3-tip {
  line-height: 1;
  font-weight: bold;
  padding: 12px;
  background: rgba(0, 0, 0, 0.8);
  color: #fff;
  border-radius: 2px;
}

/* Creates a small triangle extender for the tooltip */
.d3-tip:after {
  box-sizing: border-box;
  display: inline;
  font-size: 10px;
  width: 100%;
  line-height: 1;
  color: rgba(0, 0, 0, 0.8);
  content: "BC";
  position: absolute;
  text-align: center;
}

/* Style northward tooltips differently */
.d3-tip.n:after {
  margin: -1px 0 0 0;
  top: 100%;
  left: 0;
}
</style>
39
2014-08-12 02:57:02

вы можете передать данные, которые будут использоваться в наведении мыши, как это - событие наведения мыши использует функцию с ранее entered данные в качестве аргумента (и индекс в качестве второго аргумента), так что вам не нужно использовать enter() второй раз.

vis.selectAll("circle")
.data(datafiltered).enter().append("svg:circle")
.attr("cx", function(d) { return x(d.x);})
.attr("cy", function(d) {return y(d.y)})
.attr("fill", "red").attr("r", 15)
.on("mouseover", function(d,i) {
    d3.select(this).append("text")
        .text( d.x)
        .attr("x", x(d.x))
        .attr("y", y(d.y));
});
5
2016-03-01 00:30:25

этот краткий пример демонстрирует общий способ создания пользовательской подсказки в d3.

var w = 500;
var h = 150;

var dataset = [5, 10, 15, 20, 25];

// firstly we create div element that we can use as
// tooltip container, it have absolute position and
// visibility: hidden by default

var tooltip = d3.select("body")
  .append("div")
  .attr('class', 'tooltip');

var svg = d3.select("body")
  .append("svg")
  .attr("width", w)
  .attr("height", h);

// here we add some circles on the page

var circles = svg.selectAll("circle")
  .data(dataset)
  .enter()
  .append("circle");

circles.attr("cx", function(d, i) {
    return (i * 50) + 25;
  })
  .attr("cy", h / 2)
  .attr("r", function(d) {
    return d;
  })

  // we define "mouseover" handler, here we change tooltip
  // visibility to "visible" and add appropriate test

  .on("mouseover", function(d) {
    return tooltip.style("visibility", "visible").text('radius = ' + d);
  })

  // we move tooltip during of "mousemove"

  .on("mousemove", function() {
    return tooltip.style("top", (event.pageY - 30) + "px")
      .style("left", event.pageX + "px");
  })

  // we hide our tooltip on "mouseout"

  .on("mouseout", function() {
    return tooltip.style("visibility", "hidden");
  });
.tooltip {
    position: absolute;
    z-index: 10;
    visibility: hidden;
    background-color: lightblue;
    text-align: center;
    padding: 4px;
    border-radius: 4px;
    font-weight: bold;
    color: orange;
}
<script src="https://cdnjs.cloudflare.com/ajax/libs/d3/4.11.0/d3.min.js"></script>
3
2017-10-29 18:22:37
