Использовать IntelliJ для создания диаграммы классов

Как получить IntelliJ 10.5 (на Mac) для создания диаграммы классов, отображающей все классы в моем проекте? Я уверен, что я упускаю что-то очевидное, но я могу только получить функцию "Показать диаграмму", чтобы показать один класс за раз. (Я также понял, как добавить дополнительные классы, но опять же, только по одному за раз.)

862   4

4 ответов:

использовать Diagrams/Show Diagram в контекстном меню пакета. Вызов его в корне проекта покажет диаграмму зависимостей модуля.

Если вам нужно несколько пакетов, вы можете перетащить их на уже открытую диаграмму для первого пакета и нажмите e чтобы развернуть его.

Примечание: эта функция доступна в Ultimate Edition, а не в бесплатной версии сообщества.

118
2018-08-03 21:27:46

IntelliJ IDEA 14+

  • показать диаграмму всплывающее окно

    щелкните правой кнопкой мыши на типе/классе / пакете > диаграммы > показать диаграмму всплывающее окно...
    или Ctrl+ Alt+ U

  • показать диаграмму (открывает новую вкладку)

    щелкните правой кнопкой мыши на типе / классе / пакете > диаграммы > показать диаграмму...
    или Ctrl+ Alt+Shift+ U

    right click Diagrams Show Diagram

по умолчанию вы видите только имена классов / интерфейсов. Если вы хотите увидеть более подробную информацию, перейдите к Настройки Файл >... > Инструменты > Диаграммы и проверьте, что вы хотите (например: поля, методы и т. д.)

П. С.: вам нужна IntelliJ IDEA Ultimate, потому что эта функция не поддерживается в Community Edition. Если вы перейдете в Файл > Настройки... > Плагины, вы можете видеть, что в Community Edition нет плагина поддержки UML.

48
2018-05-08 14:17:36

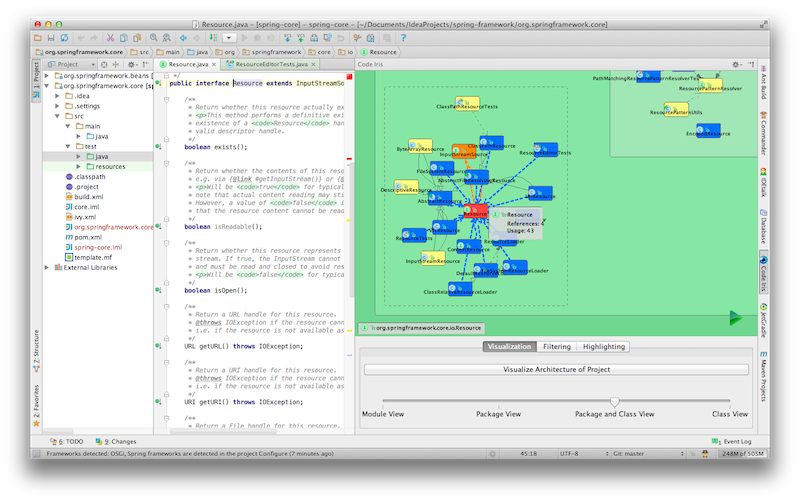

вы можете установить один из бесплатных pugins - Код Iris. enter image description here

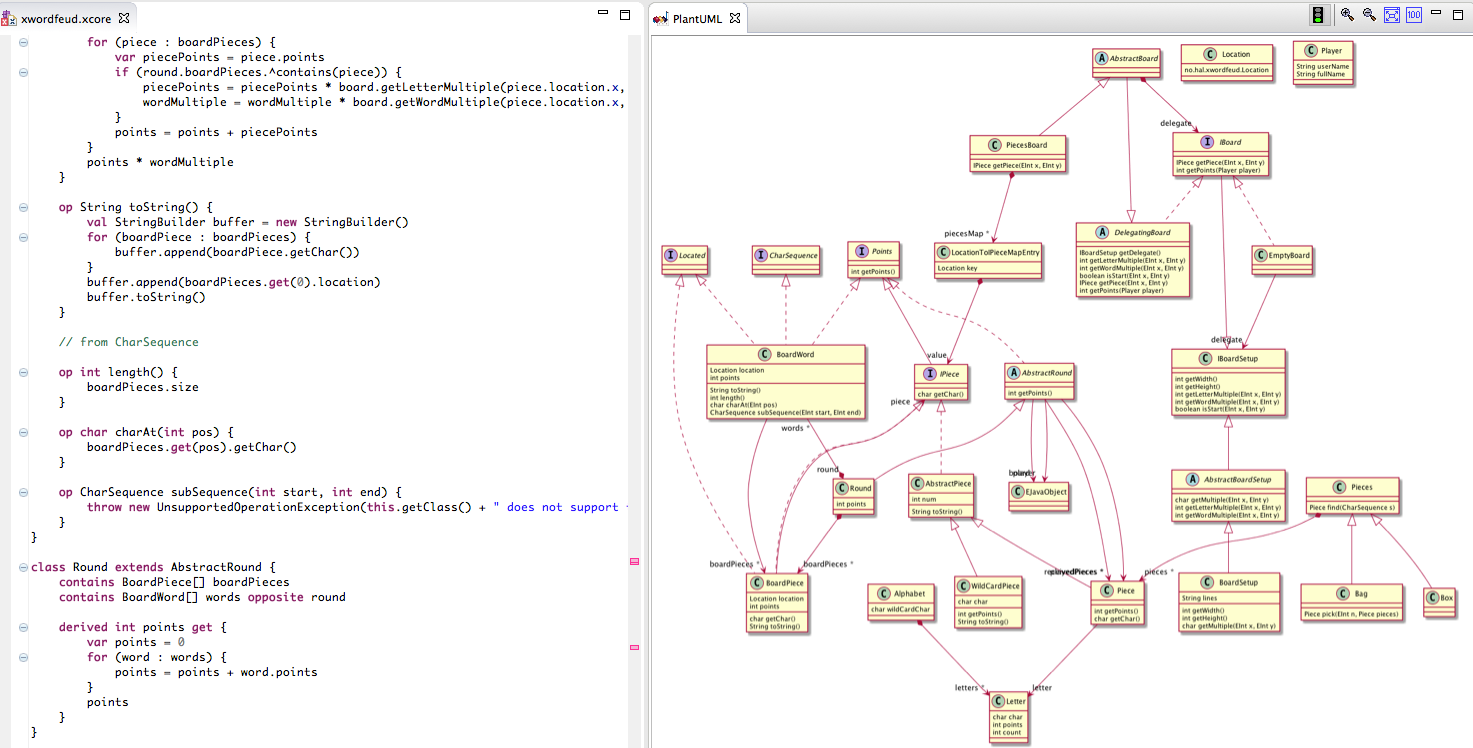

PlantUML

enter image description here

другие инструменты этого типа в идее IntelliJ оплачиваются.

Я выбрал более мощную альтернативу:
В Netbeans - easyUML

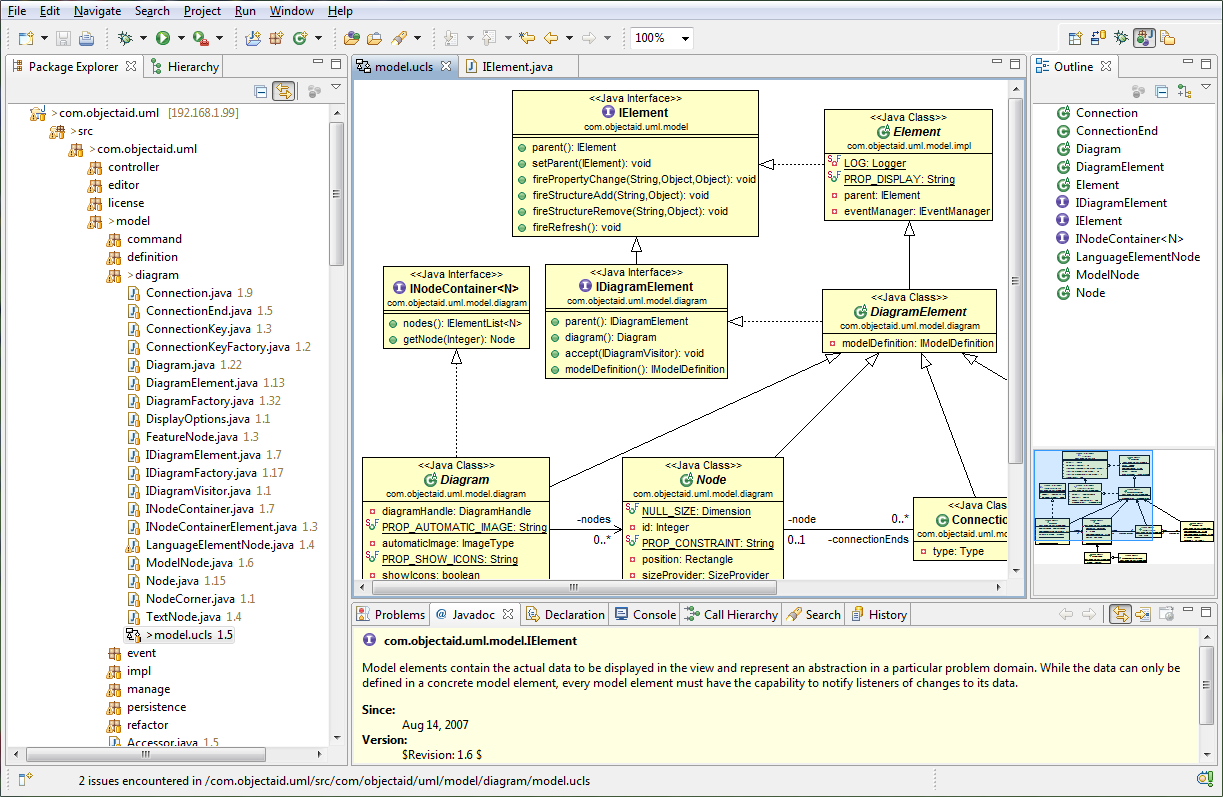

В Затмение -ObjectAid,папируса,затмение Инструменты Моделирования

enter image description here


Я надеюсь, что это поможет вам.

35
2016-10-28 14:32:40

попробовать Ctrl+ Alt+ U

также проверьте, активирован ли плагин UML (настройки - > плагин, настройки можно открыть с помощью Ctrl+ Alt+S

12
2014-11-14 10:54:21
