Что такое базовый указатель и указатель стека? На что они указывают?

Question

Что такое базовый указатель и указатель стека? На что они указывают?

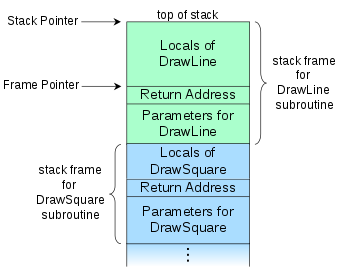

используя исходя из Википедии, в которой DrawSquare () вызывает DrawLine (),

alt text

(обратите внимание, что эта диаграмма имеет высокие адреса внизу и низкие адреса вверху.)

может ли кто-нибудь объяснить мне, что ebp и esp в этом контексте?

из того, что я вижу, я бы сказал, что указатель стека всегда указывает на верхнюю часть стека, а базовый указатель на начало текущей функции? Или что?

edit: я имею в виду это в контексте программ windows

edit2: а как же eip работы тоже?

edit3: у меня есть следующий код из MSVC++:

var_C= dword ptr -0Ch

var_8= dword ptr -8

var_4= dword ptr -4

hInstance= dword ptr  8

hPrevInstance= dword ptr  0Ch

lpCmdLine= dword ptr  10h

nShowCmd= dword ptr  14h

все они кажутся dwords, таким образом, принимая 4 байта каждый. Так что я вижу, что есть разрыв от hInstance до var_4 4 байта. Что это такое? Я предполагаю, что это обратный адрес, как можно увидеть в Википедии фото?

(Примечание редактора: удалена длинная цитата из ответа Майкла, которая не относится к вопросу, но следующий вопрос был отредактирован):

это потому, что поток вызова функции:

* Push parameters (hInstance, etc.)

* Call function, which pushes return address

* Push ebp

* Allocate space for locals

мой вопрос (последний, я надеюсь!) теперь, что именно происходит с момента появления аргументов функции, которую я хочу вызвать, до конца пролога? Я хочу знать, как ebp, esp развиваются во время этих моменты (я уже понял, как работает пролог, я просто хочу знать, что происходит после того, как я нажал аргументы в стеке и перед прологом).

981 8

c assembly

8 ответов:

Comments

Ничего не найдено.

Michael · Accepted Answer · 2017-08-10 08:58:22

esp это, как вы говорите, это, в верхней части стека.

ebp устанавливается esp в начале функции. Параметры функции и локальные переменные доступны путем сложения и вычитания, соответственно, постоянного смещения от ebp. Все соглашения о вызовах x86 определяют ebp как сохраненный через вызовы функций. ebp сам по себе фактически указывает на базовый указатель предыдущего кадра, который позволяет стеку ходить в отладчике и просматривать другие рамки локальных переменных для работы.

большинство прологов функций выглядят примерно так:
push ebp      ; Preserve current frame pointer
mov ebp, esp  ; Create new frame pointer pointing to current stack top
sub esp, 20   ; allocate 20 bytes worth of locals on stack.
тогда позже в функции у вас может быть такой код (предполагая, что обе локальные переменные составляют 4 байта)
mov [ebp-4], eax    ; Store eax in first local
mov ebx, [ebp - 8]  ; Load ebx from second local
FPO или пропуск указателя кадра оптимизация, которую вы можете включить, фактически устранит это и использует ebp как еще один регистр и доступ к местным жителям непосредственно от esp, но это делает отладку немного сложнее, поскольку отладчик больше не может напрямую обращаться к кадрам стека предыдущих вызовов функций.

EDIT:

для вашего обновленного вопроса отсутствуют две записи в стеке:
var_C = dword ptr -0Ch
var_8 = dword ptr -8
var_4 = dword ptr -4
*savedFramePointer = dword ptr 0*
*return address = dword ptr 4*
hInstance = dword ptr  8h
PrevInstance = dword ptr  0C
hlpCmdLine = dword ptr  10h
nShowCmd = dword ptr  14h
это потому, что поток вызова функции:

Push параметры (hInstance и т. д.)

вызов функции, которая толкает обратный адрес

Push ebp

выделите место для местных жителей

David R Tribble · Accepted Answer · 2016-11-29 00:33:19

ESP-это текущий указатель стека, который будет меняться каждый раз, когда слово или адрес нажимается или выскакивает из стека. EBP-это более удобный способ для компилятора отслеживать параметры функции и локальные переменные, чем использовать ESP напрямую.

Как правило (и это может варьироваться от компилятора к компилятору), все аргументы функции помещаются в стек (обычно в обратном порядке, в котором они объявлены в функции прототипа, но это варьируется). Затем вызывается функция, которая помещает обратный адрес (EIP) в стек.

при входе в функцию старое значение EBP помещается в стек, а EBP устанавливается в значение ESP. Затем ESP уменьшается (потому что стек растет вниз в памяти), чтобы выделить пространство для локальных переменных и временных функций функции. С этого момента во время выполнения функции аргументы функции располагаются в стеке с положительным значением смещения от EBP (потому что они были выдвинуты до вызова функции), а локальные переменные расположены на отрицательных смещениях от EBP (потому что они были выделены в стеке после записи функции). Вот почему EBP называется указатель фрейма, потому что он указывает к центру кадр вызова функции.

при выходе все, что должна сделать функция, это установить ESP на значение EBP (которое освобождает локальные переменные от стек, и предоставляет запись EBP в верхней части стека), затем всплывает старое значение EBP из стека, а затем функция возвращает (выталкивая обратный адрес в EIP).

Robert Cartaino · Accepted Answer · 2009-09-08 21:48:39

вы все правильно поняли. Указатель стека указывает на верхний элемент стека, а базовый указатель указывает на "предыдущая" вершина стека перед вызовом функции.

при вызове функции любая локальная переменная будет сохранена в стеке, а указатель стека будет увеличен. Когда вы возвращаетесь из функции, все локальные переменные в стеке выходят из области видимости. Для этого установите указатель стека обратно в базовый указатель (который был "предыдущая" вершина перед вызовом функции).

делать выделение памяти таким образом очень,очень быстро и эффективно.

wigy · Accepted Answer · 2009-09-09 12:09:02

EDIT: для лучшего описания см. x86 разборка / функции и стековые кадры в WikiBook о сборке x86. Я пытаюсь добавить некоторые сведения, которые могут вас заинтересовать в использовании Visual Studio.

сохранение вызывающего EBP в качестве первой локальной переменной называется стандартным стековым фреймом, и это может использоваться почти для всех соглашений о вызовах в Windows. Существуют различия в том, освобождает ли вызывающий или вызываемый объект переданные параметры и какие параметры передаются в регистрах, но они ортогональны к стандартной задаче кадра стека.

говоря о программах Windows, вы, вероятно, можете использовать Visual Studio для компиляции кода C++. Имейте в виду, что Microsoft использует оптимизацию, называемую пропуском указателя кадра, что делает практически невозможным выполнение обхода стека без использования библиотеки dbghlp и файла PDB для исполняемого файла.

Это опущение указателя кадра означает, что компилятор не сохраняет старый EBP на стандартное место и использует регистр EBP для чего-то еще, поэтому вам трудно найти вызывающий EIP, не зная, сколько места требуется локальным переменным для данной функции. Конечно, Microsoft предоставляет API, который позволяет выполнять Stack-walks даже в этом случае, но поиск базы данных таблиц символов в файлах PDB занимает слишком много времени для некоторых случаев использования.

чтобы избежать FPO в ваших единицах компиляции, вам нужно избегать использования /O2 или явно добавлять /Oy - в C++ флаги компиляции в ваших проектах. Вероятно, вы ссылаетесь на среду выполнения C или C++, которая использует FPO в конфигурации выпуска, поэтому вам будет трудно выполнять прогулки по стеку без dbghlp.файл DLL.

jmucchiello · Accepted Answer · 2009-09-08 21:59:05

прежде всего, указатель стека указывает на нижнюю часть стека, так как стеки x86 строятся из высоких значений адресов в более низкие значения адресов. Указатель стека-это точка, в которой при следующем вызове push (или вызове) будет размещено следующее значение. Это операция эквивалентна оператору C/C++:
 // push eax
 --*esp = eax
 // pop eax
 eax = *esp++;

 // a function call, in this case, the caller must clean up the function parameters
 move eax,some value
 push eax
 call some address  // this pushes the next value of the instruction pointer onto the
                    // stack and changes the instruction pointer to "some address"
 add esp,4 // remove eax from the stack

 // a function
 push ebp // save the old stack frame
 move ebp, esp
 ... // do stuff
 pop ebp  // restore the old stack frame
 ret
базовый указатель текущего кадра. ebp обычно указывает на ваш обратный адрес. ebp+4 указывает на первый параметр вашей функции (или это значение класса метод.) ebp-4 указывает на первую локальную переменную вашей функции, обычно старое значение ebp, поэтому вы можете восстановить предыдущий указатель кадра.

Wim ten Brink · Accepted Answer · 2009-09-08 21:50:18

давно я не занимался ассемблерным программированием, но этой ссылке может быть полезно...

процессор имеет набор регистров, которые используются для хранения данных. Некоторые из них являются прямыми значениями, в то время как другие указывают на область в ОЗУ. Регистры, как правило, используются для определенных конкретных действий, и каждый операнд в сборке потребует определенного количества данных в конкретных регистрах.

указатель стека в основном используется при вызове другие методы. С помощью современных компиляторов сначала в стек будет сброшена куча данных, а затем обратный адрес, чтобы система знала, куда вернуться, как только ей будет сказано вернуться. Указатель стека будет указывать на следующее место, где новые данные могут быть помещены в стек, где они будут оставаться до тех пор, пока не будут возвращены обратно.

базовые регистры или сегментные регистры просто указывают на адресное пространство большого объема данных. В сочетании со вторым регистратором базовый указатель будет разделите память на огромные блоки, в то время как второй регистр будет указывать на элемент внутри этого блока. Базовые указатели для этого указывают на базу блоков данных.

имейте в виду, что сборка очень специфична для ЦП. Страница, на которую я ссылался, содержит информацию о различных типах процессоров.

Stephen Friederichs · Accepted Answer · 2009-09-08 22:11:23

Edit Да, это в основном неправильно. Он описывает что-то совершенно другое в случае, если кто-то заинтересован :)

да, указатель стека указывает на верхнюю часть стека (будь то первое пустое место стека или последнее полное, в котором я не уверен). Базовый указатель указывает на место в памяти выполняемой инструкции. Это на уровне опкодов-самая основная инструкция, которую вы можете получить на компьютере. Каждый код операции и его параметры хранятся в памяти. Одна строка C или C++ или C# может быть переведена в один код операции или последовательность из двух или более в зависимости от того, насколько она сложна. Они записываются в память программы последовательно и выполняются. В обычных условиях базовый указатель увеличивается на одну инструкцию. Для управления программой (GOTO, IF и т. д.) Он может быть увеличен несколько раз или просто заменен следующим адресом памяти.

в этом контексте, функции хранятся в память программы по определенному адресу. Когда функция вызывается, определенная информация помещается в стек, который позволяет программе найти ее обратно туда, откуда была вызвана функция, а также параметры функции, затем адрес функции в памяти программы помещается в базовый указатель. На следующем такте компьютер начинает выполнять инструкции с этого адреса памяти. Затем в какой-то момент он вернется в ячейку памяти после инструкции, что вызывается функция и продолжается оттуда.

Adarsha Kharel · Accepted Answer · 2011-09-14 21:54:40

esp означает "расширенный указатель стека".....ebp для"чего-то базового указателя"....и eip для"чего-то указателя инструкции"...... Указатель стека указывает на адрес смещения сегмента стека. Базовый указатель указывает на адрес смещения дополнительного сегмента. Указатель инструкции указывает на адрес смещения сегмента кода. Теперь о сегментах...они представляют собой небольшие 64KB подразделения области памяти процессоров.....Этот процесс известен как сегментация памяти. Я надеюсь, что это сообщение было полезно.
